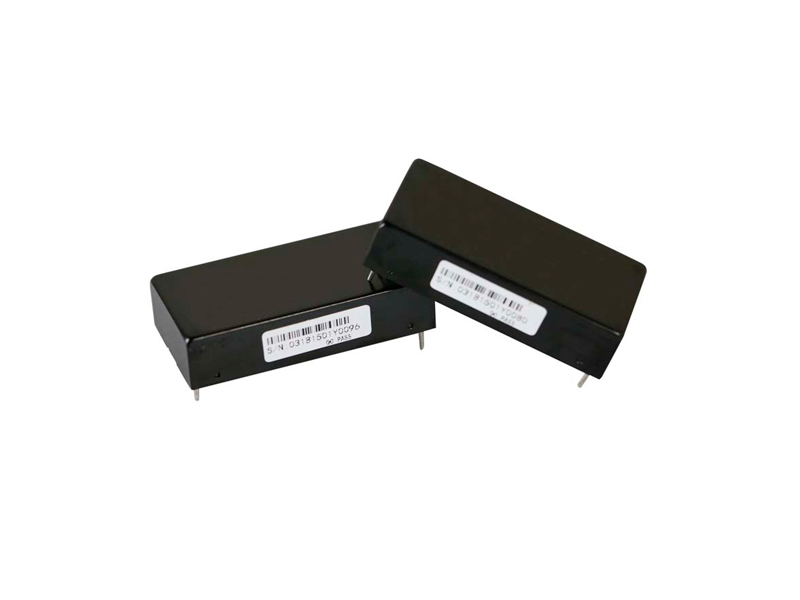

DC-DC電源模塊WDA40-50系列(40-50W)

典型性能: 40-50W輸出功率; 2:1或4:1寬電壓輸入; 產品尺寸2X1 inches(50.8X25.4X12.7mm); 高功率密度、高轉換效率; 帶有遙控和輸出調節功能
產品詳情

  應用領域

  ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

  產品性能

輸入電壓 Vdc

9-75

遙控特性

遙控端接-Vin或低電平,禁止輸出

遙控端懸空或接高電平,正常工作

輸出電壓精度 %

±1

電壓調節 %Vo1

±10

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應
(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV

Vo5Vdc50

Other100

工作殼溫

-40 - +95

開關頻率KHz

330

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500Vdc

輸入-殼:1500Vdc

輸出-殼:500Vdc

MTBF

2×106

安規要求

GB 9254-2008

  產品選型

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力uF

WDA40-24S3V3B

18-36
W:9-36

3.3

8

85

10000

WDA40-24S5B

5.05

8

88

4700

WDA40-24S12B

12

3.33

89

1000

WDA40-24S15B

15

2.67

89

1000

WDA40-48S3V3B

36-75
W:18-75

3.3

8

85

10000

WDA40-48S5B

5.05

8

88

4700

WDA40-48S12B

12

3.33

89

1000

WDA40-48S15B

15

2.67

89

1000

WDA50-24S5B

18-36
W:9-36

5.05

10

88

10000

WDA50-24S12B

12

4.17

89

1000

WDA50-48S5B

36-75
W:18-75

5.05

10

88

10000

WDA50-48S12B

12

4.17

89

1000


  注1:此系列有兩倍電壓輸入和四倍電壓輸入可選,尾綴加W表示寬壓輸入。
  注2:輸入電壓9-□Vdc,啟動電壓是9.5-□Vdc。
  注3:滿足安規要求需要外圍電路,詳見產品單頁說明書。


  外型尺寸

  管腳定義

管腳

管腳(單路)

描述(單路)

管腳(雙路)

描述(雙路)

1

+Vin

輸入正

+Vin

輸入正

2

-Vin

輸入負

-Vin

輸入負

3

CNT

遙控端

CNT

遙控端

4

TRIM

輸出調節端

Vo2

2路輸出

5

-Vo

輸出負

COM

公共端

6

+Vo

輸出正

Vo1

1路輸出
