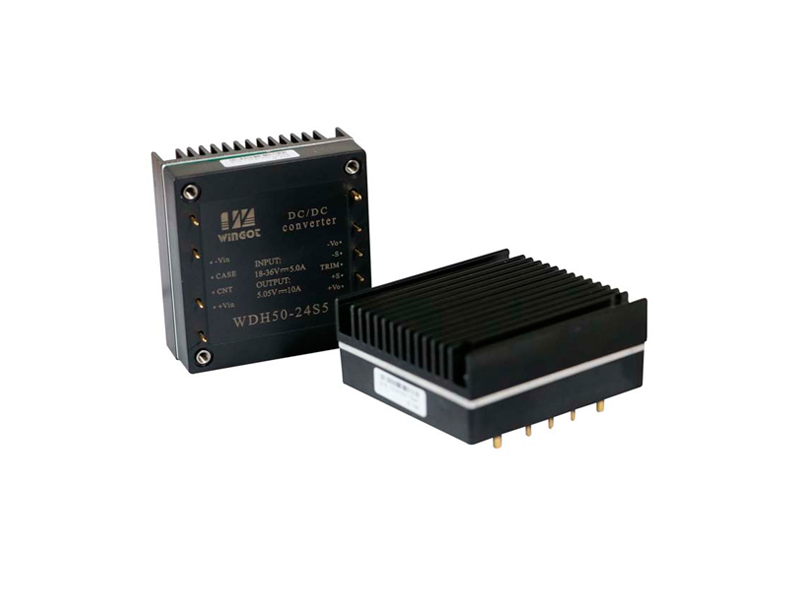

DC-DC電源模塊WDH50-300系列(50-300W)

典型性能： 50-300W輸出功率； 2:1寬輸入電壓范圍； 產品尺寸2.28X2.4 inches(57.9X61X12.7mm)； 鋁基板工藝； 國際標準管腳尺寸; 遙感補償; 基板過溫保護115°C
產品詳情

　　應用領域

　　◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

　　產品性能

輸入電壓 Vdc

9-75

遙控特性
（正邏輯）

遙控端接-Vin或低電平，禁止輸出

遙控端懸空或接高電平，正常工作

遙控特性
（負邏輯，尾綴/P）

遙控端接-Vin或低電平，正常工作

遙控端懸空或接高電平，禁止輸出

輸出電壓精度 %

±1

電壓調節 %Vo

±10

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應
（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

5Vdc＜Vo≤24Vdc：150

Vo≥48Vdc：300

工作殼溫

-40℃ - +100℃

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc

輸入-殼：1050Vdc

輸出-殼：500Vdc

MTBF

2×106

安規要求

GB 9254-2008

　　產品選型

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力UF

WDH50-□S3V3


9-18





18-36
W:9-36





36-75
W:18-75





3.3

10

86

10000

WDH50-□S5

5.05

10

87

10000

WDH50-□S12

12

4.2

86

1000

WDH50-□S15

15

3.3

86

1000

WDH50-□S24

24

2

87

470

WDH50-□S48

48

1

87

470

WDH75-□S5

5.05

15

87

10000

WDH75-□S12

12

6.2

85

2200

WDH75-□S15

15

5

86

2200

WDH75-□S24

24

3.1

89

1000

WDH100-□S5

5.05

20

87

10000

WDH100-□S12

12

8.3

84

2200

WDH100-□S15

15

6.6

88

2200

WDH100-□S24

24

4.1

88

1000

WDH100-□S48

48

2.1

88

470

WDH150-□S3V3

3.3

30

85

10000

WDH150-□S5

5.05

30

87

10000

WDH150-□S12

12

12.5

88

2200

WDH150-□S15

15

10

85

2200

WDH150-□S24

24

6.2

85

1000

WDH150-□S48

48

3

86

470

WDH200-□S5

5.05

40

84

10000

WDH200-□S12

12

16.7

84

2200

WDH200-□S24

24

8.3

88

1000

WDH200-□S48

48

4.2

88

470

WDH300-48S24

36-75

24

12

90

1000

WDH300-48S28

28

11

90

1000



　　注1：除特殊指定外，所有參數測試條件為：標稱輸入電壓、純阻性標稱負載和25°C室溫環境。

　　注2：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。

　　注3：輸入電壓9-□Vdc，啟動電壓是9.5-□Vdc。

　　注4：滿足安規要求需要外圍電路，詳見產品單頁說明書。

　　外型尺寸


　　管腳定義

管腳

功能

描述

1

-Vin

輸入負

2

CASE

接殼端

3

CNT

遙控端

4

+Vin

輸入正

5

+Vo

輸出正

6

+S

正補償

7

TRIM

輸出調節端

8

-S

負補償

9

-Vo

輸出負
