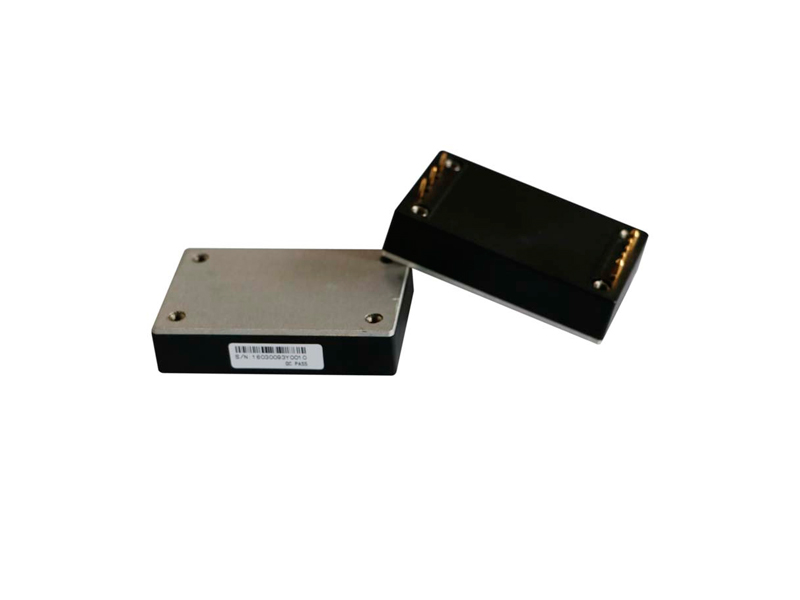

DC-DC電源模塊WDQ50-150系列(50-150W)

典型性能： 50-150W輸出功率； 寬電壓輸入； A封裝產品尺寸2.28X1.45 inches(57.9X36.8X12.7mm)；B封裝產品尺寸2.28X2.4 inches(57.9X61X12.7mm)； 工業標準1/4磚電源； 高隔離電壓； A、B兩種封裝選擇
產品詳情

　　應用領域

　　◆ 鐵路系統 ◆ 鐵路通信 ◆ 數據互換 ◆ 電力系統

　　產品性能

輸入電壓 Vdc

18-75

遙控特性

（正邏輯）

遙控端接-Vin或低電平，禁止輸出

遙控端懸空或接高電平，正常工作

遙控特性

（負邏輯，尾綴/P）

遙控端接-Vin或低電平，正常工作

遙控端懸空或接高電平，禁止輸出

輸出電壓精度 %

±1

電壓調節 %Vo

±10

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應

（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

Vo≥12Vdc：150

工作殼溫

-40℃ - +100℃

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc

輸入-殼：1050Vdc

輸出-殼：500Vdc

MTBF

2×106

安規要求

GB 9254-2008

　　產品選型

型號

輸入電壓 Vdc

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力

UF

WDQ50-110S5

66-160

5.0

10

87

6800

WDQ50-110S12

12.0

4.15

88

2700

WDQ50-110S15

15.0

3.35

88

2200

WDQ50-110S24

24.0

2.1

89

1200

WDQ50-110S28

28.0

1.79

89

1000

WDQ50-110S36

36.0

1.39

89

1000

WDQ50-110S48

48.0

1.04

88

680

WDQ75-24S2V5

18-36

2.5

15

89

10000

WDQ75-24S3V3

3.3

15

89

10000

WDQ75-48S2V5

36-75

2.5

15

91

10000

WDQ75-48S3V3

3.3

15

91

10000

WDQ100-24S3V3

18-36

3.3

20

88

10000

WDQ100-24S5

5.05

20

90

10000

WDQ120-24S12

12

10

92

2200

WDQ100-48S1V8

36-75

1.8

20

89

10000

WDQ100-48S3V3

3.3

20

91

10000

WDQ100-48S5

5.05

20

93

10000

WDQ150-48S12

12

12.5

91

2200

　　注1：此產品高溫需風冷，詳見使用手冊

　　注2：滿足安規要求需要外圍電路，詳見產品單頁說明書。

　　外型尺寸



　　管腳定義

管腳

功能

描述

1

-Vin

輸入負

2

CNT

遙控端

3

+Vin

輸入正

4

+Vo

輸出正

5

+S

正補償

6

TRIM

輸出調節端

7

-S

負補償

8

-Vo

輸出負
