產品中心

DC-DC電源模塊WDE50-125系列(50-125W)

典型性能: 50-125W輸出功率; 工業標準1/8磚電源; 寬電壓輸入; 產品尺寸2.4X1 inches(60.9X25.4X12.7mm); 高隔離電壓; 帶有遙控和輸出調節功能
產品詳情

  應用領域

  ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

  產品性能

輸入電壓 Vdc

18-75

遙控特性
(正邏輯)

遙控端接-Vin或低電平,禁止輸出

遙控端懸空或接高電平,正常工作

遙控特性
(負邏輯,尾綴/P

遙控端接-Vin或低電平,正常工作

遙控端懸空或接高電平,禁止輸出

輸出電壓精度 %

±1

電壓調節 %Vo

±10

負載調整率 %

±0.5

電壓調整率 %

±0.3

動態響應
(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV

Vo5Vdc50

Vo12Vdc150

工作殼溫

-40 - +100

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500Vdc

輸入-殼:1500Vac

輸出-殼:500Vdc

MTBF

2×106

安規要求

GB 9254-2008

  產品選型

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力UF

WDE50-48S3V3

36-75

3.3

10

88

10000

WDE50-48S5

5

10

92

10000

WDE50-48S12W

18-75

12

4.2

89

1000

WDE75-48S5W

5

15

92

10000

WDE75-48S12

36-75

12

6.25

92

2200

WDE100-48S1V8

1.8

20

88

10000

WDE100-48S2V5

2.5

20

90

10000

WDE100-48S3V3

3.3

20

91

10000

WDE100-48S5

5

20

93

10000

WDE125-24S3V3

18-36

3.3

25

91

10000

WDE125-48S1V8

36-75

1.8

25

85

10000

WDE125-48S2V5

2.5

25

91

10000

WDE125-48S3V3

3.3

25

91

10000

WDE125-48S5

5

25

92

10000


  注1:此產品需要輔助散熱措施。

  注2:滿足安規要求需要外圍電路,詳見產品單頁說明書。

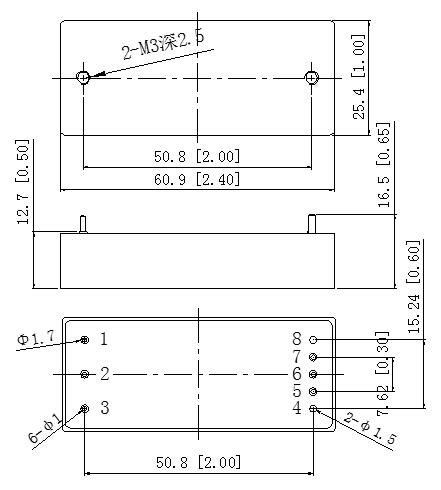

  外型尺寸

  管腳定義

管腳

描述

1

輸入負

2

遙控端

3

輸入正

4

輸出正

5

正補償

6

輸出調節端

7

負補償

8

輸出負
