產品中心

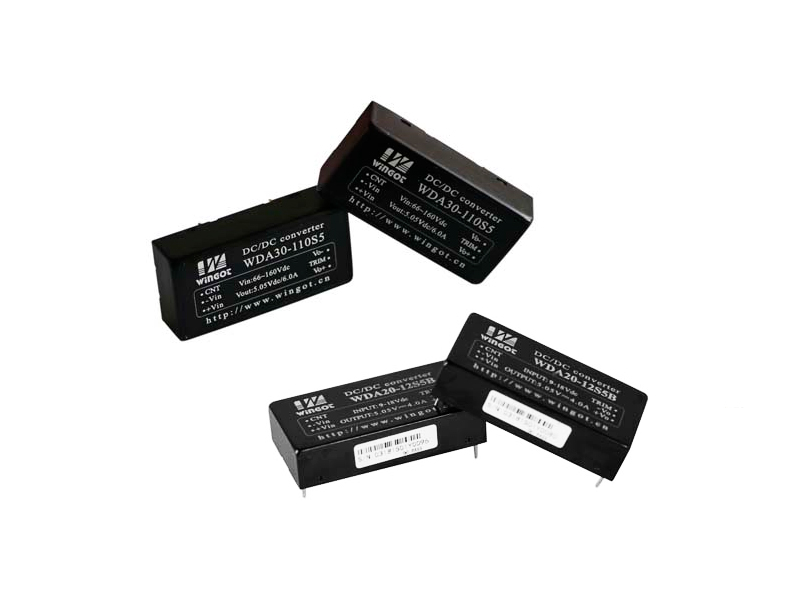

DC-DC電源模塊WDA20-30系列(20-30W)

典型性能： 20-30W輸出功率； 2：1或4：1寬電壓輸入； 產品尺寸2X1 inches(50.8X25.4X12.7mm)； 高功率密度、高轉換效率； 帶有遙控和輸出調節功能； A、B兩種小型化封裝
產品詳情

　　應用領域

　　◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

　　產品性能

輸入電壓 Vdc

9-75

遙控特性

遙控端接-Vin或低電平，禁止輸出

遙控端懸空或接高電平，正常工作

輸出電壓精度 %

Vo1：±1

Vo2：±3

電壓調節 %Vo1

±10

負載調整率 %

Vo1：±0.5

Vo2：±4.0

電壓調整率 %

Vo1：±0.2

Vo2：±1.5

動態響應
（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

Other：100

工作殼溫

-40℃ - +95℃

開關頻率KHz

330

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc

輸入-殼：1500Vdc

輸出-殼：500Vdc

MTBF

2×106

安規要求

GB 9254-2008

　　產品選型

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力uF

WDA20-12S3V3

9-18

3.3

4

86

2200

WDA20-12S5

5.05

4

88

2200

WDA20-24S3V3

18-36
W:9-36

3.3

4

86

2200

WDA20-24S5

5.05

4

88

2200

WDA20-24S12

12

1.7

88

1000

WDA20-24S15

15

1.3

89

1000

WDA20-48S3V3

36-75
W:18-75

3.3

4

86

2200

WDA20-48S5

5.05

4

88

2200

WDA20-48S12

12

1.7

88

1000

WDA20-48S15

15

1.3

89

1000

WDA30-24S5

18-36
W:9-36

5.05

6

88

4700

WDA30-24S12

12

2.5

90

1000

WDA30-48S5

36-75
W:18-75

5.05

6

88

4700

WDA30-48S12

12

2.5

90

1000



　　注1：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。

　　注2：輸入電壓9-□Vdc，啟動電壓是9.5-□Vdc。

　　注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。

　　外型尺寸

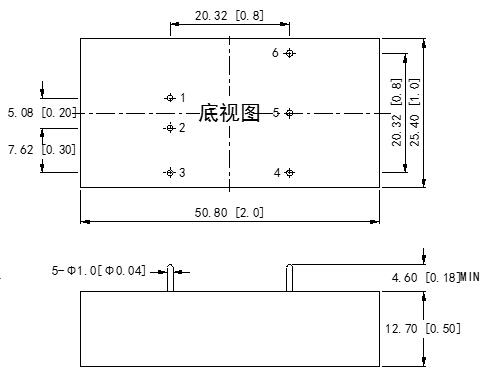

A封裝

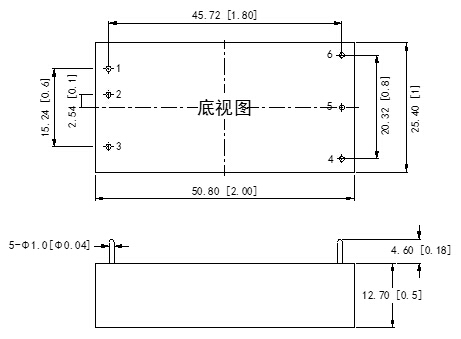

B封裝

　　管腳定義

管腳

功能

描述

1

+Vin

輸入正

2

-Vin

輸入負

3

CNT

遙控端

4

-Vo

輸出負

5

TRIM

輸出調節端

6

+Vo

輸出正

A封裝

管腳

功能(單路)

描述(單路)

功能(雙路)

描述(雙路)

1

+Vin

輸入正

+Vin

輸入正

2

-Vin

輸入負

-Vin

輸入負

3

CNT

遙控端

CNT

遙控端

4

TRIM

輸出調節端

Vo2

2路輸出

5

-Vo

輸出負

COM

公共端

6

+Vo

輸出正

Vo1

1路輸出

B封裝
