產品中心

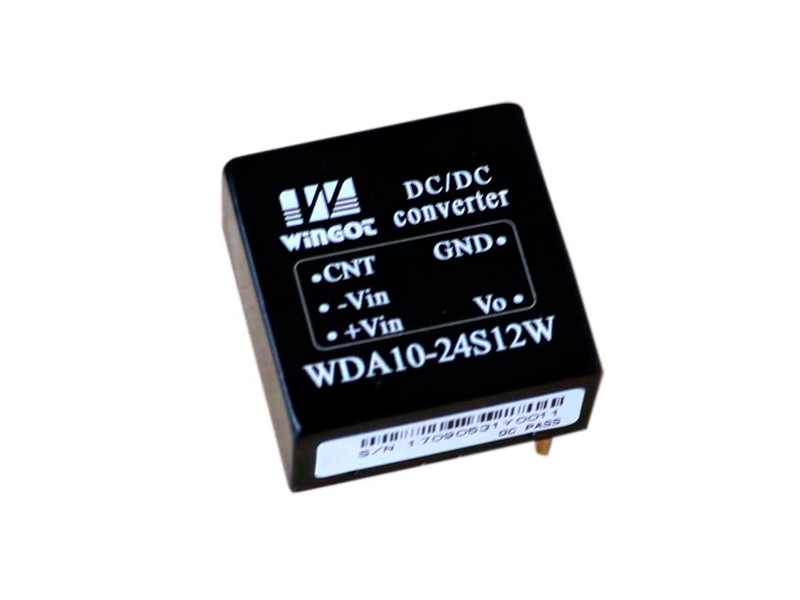

DC-DC電源模塊WDA10系列(10W)

典型性能: 10W輸出功率; 2:1或4:1寬電壓輸入; 產品尺寸1X1 inches(25.4X25.4X12.7mm); 高功率密度、高轉換效率; 帶有遙控功能; 輸出過流、短路保護; 六面金屬屏蔽
產品詳情

  應用領域

  ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

  產品性能

輸入電壓 Vdc

9-75

遙控特性

遙控端接-Vin或低電平,禁止輸出

遙控端懸空或接高電平,正常工作

輸出電壓精度 %

±1

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應
(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV

Vo5Vdc50

Other100

工作殼溫

-40 - +95

開關頻率KHz

300

過流保護

自恢復

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500Vdc

輸入-殼:1500Vdc

輸出-殼:500Vdc

MTBF

2×106

安規要求

GB 9254-2008

  產品選型

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力UF

WDA10-12S5

9-18

5.05

2

84

2200

WDA10-12S12

12

0.83

86

470

WDA10-12S15

15

0.67

86

470

WDA10-24S5

18-36
W:9-36

5.05

2

84

2200

WDA10-24S12

12

0.83

87

470

WDA10-24S15

15

0.67

87

470

WDA10-48S5

36-75

5.05

2

84

2200

WDA10-48S12

12

0.83

87

470

WDA10-48S15

15

0.67

87

470


  注1:此系列有兩倍電壓輸入和四倍電壓輸入可選,尾綴加W表示寬壓輸入。

  注2:輸入電壓9-□Vdc,啟動電壓是9.5-□Vdc。

  注3:滿足安規要求需要外圍電路,詳見產品單頁說明書。

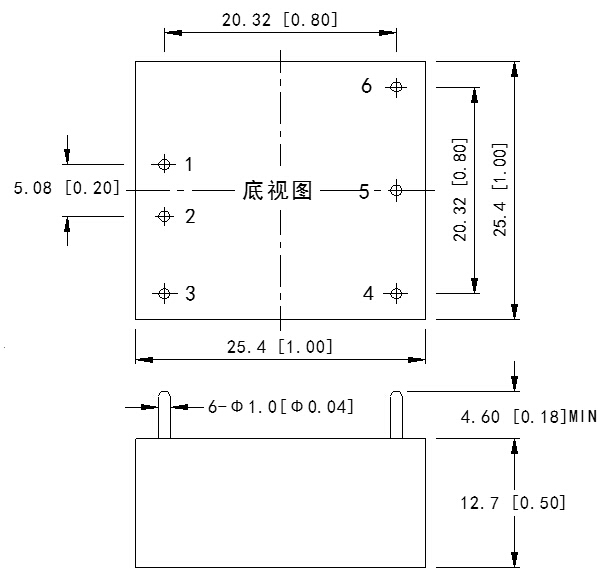

  外型尺寸

  管腳定義

管腳

功能

描述

1

+Vin

輸入正

2

-Vin

輸入負

3

CNT

遙控端

4

-Vo

輸出負

5

NP

無此管腳

6

+Vo

輸出正
