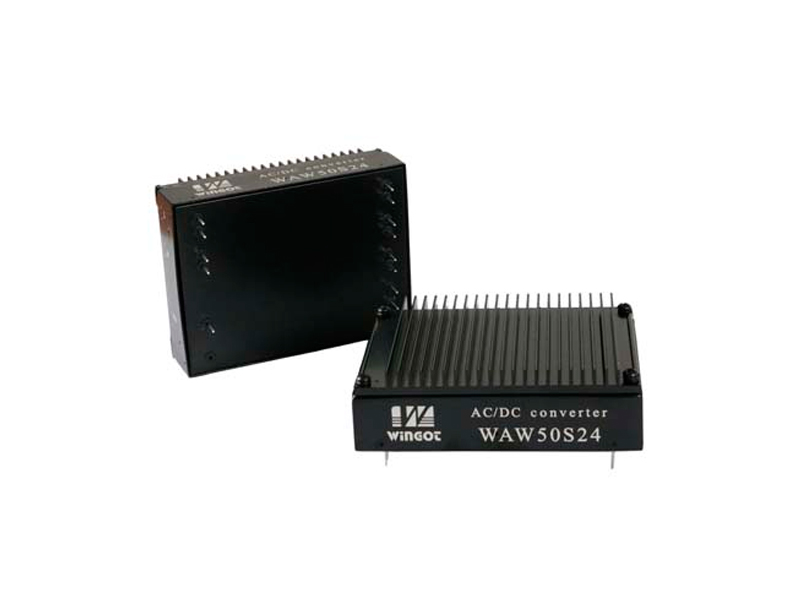

AC-DC電源模塊WAN(W)50

典型性能:50W輸出功率;寬電壓輸入;A封裝產品尺寸4X3 inches(101.6X76.2X23.0mm); B封裝產品尺寸3X3 inches(76.2X76.2X23.0mm);六面金屬屏蔽; A、B兩種封裝選擇
產品詳情

  應用領域

  ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統


      產品性能

輸入電壓(N) Vac

165(200Vdc)-265(375Vdc)

輸入電壓(W) Vac

85(100Vdc)-265(375Vdc)

輸入頻率 Hz

45-65

輸出電壓精度 %

Vo1:±1

Vo2、Vo3:±4

電壓調節 %Vo

±10

負載調整率 %

Vo1:±0.5

Vo2、Vo3:±4.0

電壓調整率 %

Vo1:±0.2

Vo2、Vo3:±1.5

動態響應

(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV)

Vo≤5Vdc:50

Vo≥48Vdc:200

Other:100

工作殼溫

-25℃ - +85℃

開關頻率典型值KHz

66

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500Vac

輸入-殼:1500Vac

輸出-殼:500Vdc

MTBF

3×105

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

  產品選型

型號

輸入電壓

Vac

輸出電壓

Vdc

輸出電流

A

效率%

容性能力

UF

WAN(W)50S5

N:165-265

W:85-265

5.05

10

78

10000

WAN(W)50S12

12

4

81

1000

WAN(W)50S15

15

3.3

84

1000

WAN(W)50S24

24

2

83

470

WAN(W)50S48

48

1

82

470

  外型尺寸


A封裝

AC-DC電源模塊WAN(W)50系列(50W)
B封裝

管腳定義



管腳

功能

描述

管腳

功能

描述

1

L

火線

8

+S

正補償

2

L

火線

9

NC

空管腳

3

N

零線

10

NC

空管腳

4

N

零線

11

-Vo

輸出負

5

FG

接大地

12

-Vo

輸出負

6

-S

負補償

13

+Vo

輸出正

7

TRIM

輸出調節端

14

+Vo

輸出正



A封裝

管腳

功能

描述

1

FG

接大地

2

N

零線

3

L

火線

4

-S

負補償

5

TRIM

輸出調節端

6

+S

正補償

7

-Vo

輸出負

8

+Vo

輸出正

B封裝
