產品中心

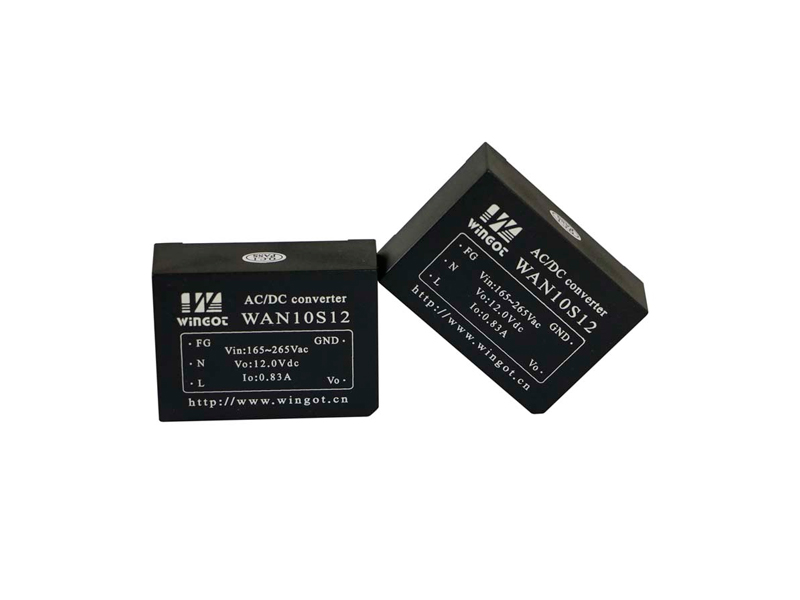

AC-DC電源模塊WAN(W)10-15

典型性能：10-15W輸出功率；寬電壓輸入；產品尺寸2.44X1.77 inches(62.0X45.0X22.5mm)；單、雙、叁路輸出；高隔離電壓；小型化封裝
產品詳情

應用領域

　　◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

　　產品性能

輸入電壓(N) Vac

165(200Vdc)-265(375Vdc)

輸入電壓(W) Vac

85(100Vdc)-265(375Vdc)

輸入頻率 Hz

45-65

輸出電壓精度 %

Vo1：±1

Vo2、Vo3：±4

負載調整率 %

Vo1：±0.5

Vo2、Vo3：±4.0

電壓調整率 %

Vo1：±0.2

Vo2、Vo3：±1.5

動態響應

（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

Vo≥48Vdc：200

Other：100

工作殼溫

-25℃ - +85℃

開關頻率典型值KHz

66

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：3000Vac

輸入-輸出：1500Vac

（僅限金屬殼封裝）

輸入-殼：3000Vac

輸出-殼：500Vdc

MTBF

3×105

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

　　產品選型

型號

輸入電壓 Vac

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 uF

WAN(W)10S3V3

N:165-265

W:85-265

3.3

2

75

2200

WAN(W)10S5

5.05

2

77

2200

WAN(W)10S12

12

0.83

78

470

WAN(W)10S15

15

0.66

79

470

WAN(W)10S24

24

0.42

79

220

WAN(W)10S48

48

0.21

79

47

WAN(W)10D5

+5.05/-5.05

+1/-1

78

2200/2200

WAN(W)10D12

+12/-12

+0.42/-0.42

78

470/470

WAN(W)10D15

+15/-15

+0.33/-0.33

78

470/470

WAN(W)10D24

+24/-24

+0.21/-0.21

78

220/220

WAN(W)10D5-5I

5/5

1.6/0.4

73

2200/2200

WAN(W)10D5-12I

5/12

1.1/0.4

74

2200/470

WAN(W)10D5-15I

5/15

1.1/0.3

78

2200/470

WAN(W)10D5-24I

5/24

1.1/0.2

79

2200/220

WAN(W)10T5-5I

5/+5/-5

1/+0.5/-0.5

68

2200/2200

/2200

WAN(W)10T5-12I

5/+12/-12

0.8/+0.25/-0.25

69

2200/470

/470

WAN(W)10T5-15I

5/+15/-15

1.4/+0.1/-0.1

70

2200/470

/470

WAN(W)10T5-24I

5/+24/-24

1.1/+0.1/-0.1

71

2200/220

/220

型號

輸入電壓 Vac

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 uF

WAN(W)15S3V3

N:165-265

W:85-265

3.3

3

73

2200

WAN(W)15S5

5.05

3

76

2200

WAN(W)15S12

12

1.25

79

1000

WAN(W)15S15

15

1

78

470

WAN(W)15S24

24

0.63

81

470

WAN(W)15S48

48

0.31

79

220

WAN(W)15D5

+5.05/-5.05

+1.5/-1.5

77

2200/2200

WAN(W)15D12

+12/-12

+0.63/-0.63

76

470/470

WAN(W)15D15

+15/-15

+0.5/-0.5

80

470/470

WAN(W)15D24

+24/-24

+0.31/-0.31

78

220/220

WAN(W)15D5-5I

5/5

2.5/0.5

76

2200/2200

WAN(W)15D5-12I

5/12

1.8/0.5

76

2200/470

WAN(W)15D5-15I

5/15

1.8/0.4

76

2200/470

WAN(W)15D5-24I

5/24

1.6/0.3

78

2200/220

WAN(W)15T5-5I

5/+5/-5

2/+0.5/-0.5

71

2200/2200

/2200

WAN(W)15T5-12I

5/+12/-12

1.6/+0.3/-0.3

76

2200/470

/470

WAN(W)15T5-15I

5/+15/-15

1.5/+0.25/-0.25

79

2200/470

/470

WAN(W)15T5-24I

5/+24/-24

2.1/+0.1/-0.1

79

2200/220

/220

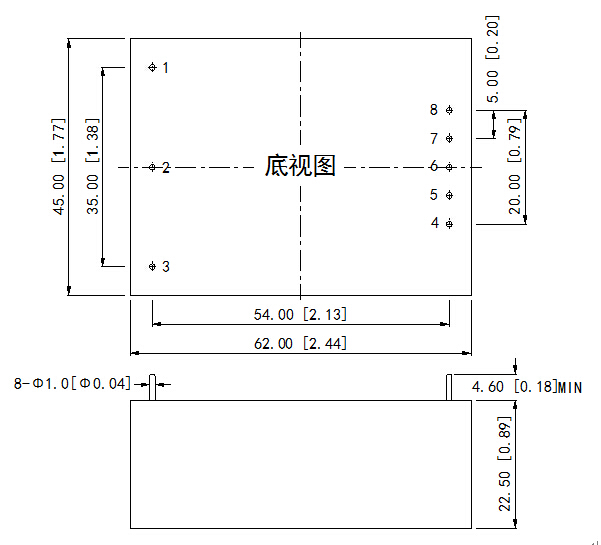

　　外型尺寸

　　管腳定義

管腳

1

2

3

4

5

6

7

8

功能(單路)

L

N

FG

-Vo

NP

NP

NP

+Vo

描述(單路)

火線

零線

接大地

輸出負

無此管腳

無此管腳

無此管腳

輸出正

功能(均載雙路)

L

N

FG

-Vo

NP

COM

NP

+Vo

描述(均載雙路)

火線

零線

接大地

輸出負

無此管腳

公共端

無此管腳

輸出正

功能(非均載雙路)

L

N

FG

-Vo1

+Vo1

NP

-Vo2

+Vo2

描述(非均載雙路)

火線

零線

接大地

1路輸出負

1路輸出正

無此管腳

2路輸出負

2路輸出正

功能(叁路)

L

N

FG

-Vo1

+Vo1

-Vo3

COM

+Vo2

描述(叁路)

火線

零線

接大地

1路輸出負

1路輸出正

3路輸出負

公共端

2路輸出正
