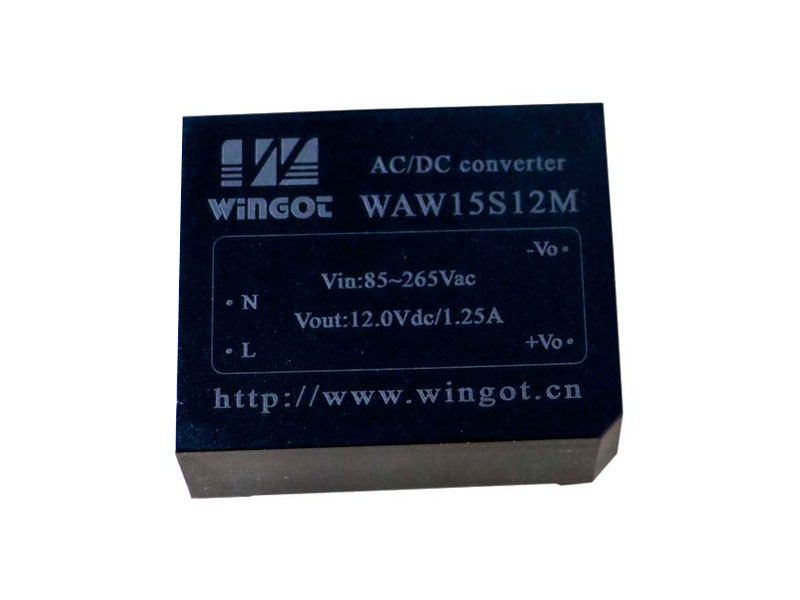

應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
輸入電壓(N) Vac |
165(200Vdc)-265(375Vdc) |
輸入電壓(W) Vac |
85(100Vdc)-265(375Vdc) |
輸入頻率 Hz |
45-65 |
輸出電壓精度 % |
Vo1:±1 |
Vo2、Vo3:±4 |
|
負載調整率 % |
Vo1:±0.5 |
Vo2、Vo3:±4.0 |
|
電壓調整率 % |
Vo1:±0.2 |
Vo2、Vo3:±1.5 |
|
動態響應 (過沖/恢復時間) |
±4%Vo/400us |
紋波/噪聲(mV) |
Vo≤5Vdc:50 |
Vo≥48Vdc:200 |
|
Other:100 |
|
工作殼溫 |
-25℃ - +85℃ |
開關頻率典型值KHz |
66 |
短路保護 |
長期短路自恢復 |
隔離耐壓 |
輸入-輸出:3000Vac |
輸入-輸出:1500Vac (僅限金屬殼封裝) |
|
輸入-殼:3000Vac |
|
輸出-殼:500Vdc |
|
MTBF |
3×105 |
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
產品選型
型號 |
輸入電壓 Vac |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 uF |
WAN(W)10S3V3M |
N:165-265 W:85-265 |
3.3 |
2 |
82 |
2200 |
WAN(W)10S5M |
5.05 |
2 |
83 |
2200 |
|
WAN(W)10S12M |
12 |
0.83 |
84 |
470 |
|
WAN(W)10S15M |
15 |
0.66 |
84 |
470 |
|
WAN(W)10S24M |
24 |
0.42 |
84 |
220 |
|
WAN(W)10S48M |
48 |
0.21 |
84 |
47 |
|
WAN(W)10D5M |
+5.05/-5.05 |
+1/-1 |
76 |
2200/2200 |
|
WAN(W)10D12M |
+12/-12 |
+0.42/-0.42 |
82 |
470/470 |
|
WAN(W)10D15M |
+15/-15 |
+0.33/-0.33 |
82 |
470/470 |
|
WAN(W)10D24M |
+24/-24 |
+0.21/-0.21 |
82 |
220/220 |
|
WAN(W)10D5-5IM |
5/5 |
1.6/0.4 |
80 |
2200/2200 |
|
WAN(W)10D5-12IM |
5/12 |
1.1/0.4 |
81 |
2200/470 |
|
WAN(W)10D5-15IM |
5/15 |
1.1/0.3 |
81 |
2200/470 |
|
WAN(W)10D5-24IM |
5/24 |
1.1/0.2 |
82 |
2200/220 |
|
WAN(W)15S3V3M |
N:165-265 W:85-265 |
3.3 |
3.0 |
76 |
2200 |
WAN(W)15S5M |
5.05 |
3 |
77 |
2200 |
|
WAN(W)15S12M |
12 |
1.25 |
77 |
1000 |
|
WAN(W)15S15M |
15 |
1 |
83 |
470 |
|
WAN(W)15S24M |
24 |
0.63 |
83 |
470 |
|
WAN(W)15S48M |
48 |
0.31 |
82 |
220 |
|
WAN(W)15D5M |
+5.05/-5.05 |
+1.5/-1.5 |
80 |
2200/2200 |
|
WAN(W)15D12M |
+12/-12 |
+0.63/-0.63 |
80 |
470/470 |
|
WAN(W)15D15M |
+15/-15 |
+0.5/-0.5 |
81 |
470/470 |
|
WAN(W)15D24M |
+24/-24 |
+0.31/-0.31 |
81 |
220/220 |
|
WAN(W)15D5-5IM |
5/5 |
2.5/0.5 |
79 |
2200/2200 |
|
WAN(W)15D5-12IM |
5/12 |
1.8/0.5 |
79 |
2200/470 |
|
WAN(W)15D5-15IM |
5/15 |
1.8/0.4 |
80 |
2200/470 |
|
WAN(W)15D5-24IM |
5/24 |
1.6/0.3 |
80 |
2200/220 |

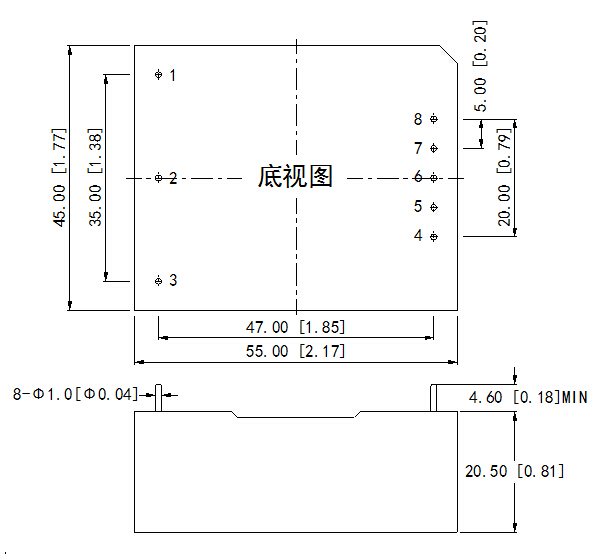

外形尺寸
管腳定義
管腳 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
功能(單路) |
L |
N |
FG |
-Vo |
NP |
NP |
NP |
+Vo |
描述(單路) |
火線 |
零線 |
接大地 |
輸出負 |
無此管腳 |
無此管腳 |
無此管腳 |
輸出正 |
功能(均載雙路) |
L |
N |
FG |
-Vo |
NP |
COM |
NP |
+Vo |
描述(均載雙路) |
火線 |
零線 |
接大地 |
輸出負 |
無此管腳 |
公共端 |
無此管腳 |
輸出正 |
功能(非均載雙路) |
L |
N |
FG |
-Vo1 |
+Vo1 |
NP |
-Vo2 |
+Vo2 |
描述(非均載雙路) |
火線 |
零線 |
接大地 |
1路輸出負 |
1路輸出正 |
無此管腳 |
2路輸出負 |
2路輸出正 |
