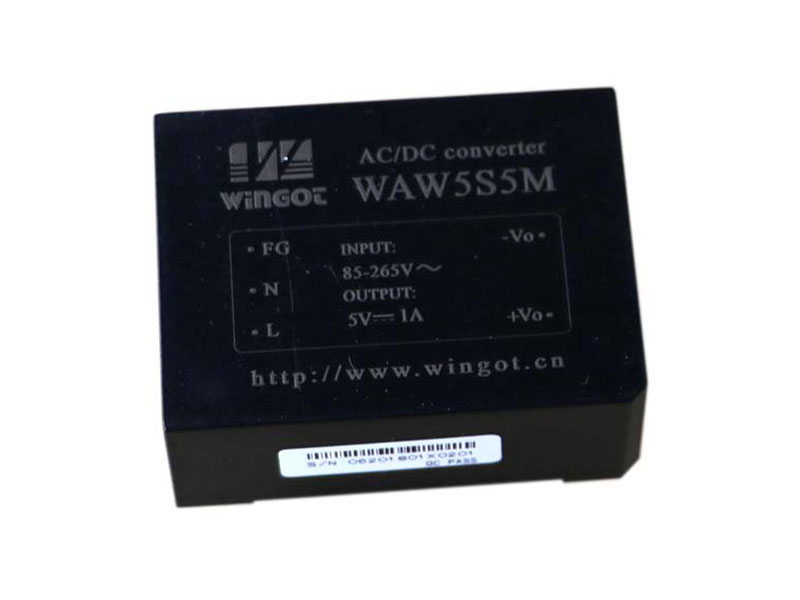

AC-DC電源模塊WAN(W)5XXM(5W)

典型性能:5W輸出功率;寬電壓輸入;產品尺寸1.91X1.42 inches(48.5X36X20.5mm);高隔離電壓;小型化封裝;
產品詳情

產品性能

輸入電壓(N) Vac

165(200Vdc)-265(375Vdc)

輸入電壓(W) Vac

85(100Vdc)-265(375Vdc)

輸入頻率 Hz

45-65

輸出電壓精度 %

Vo1:±1

Vo2:±4

負載調整率 %

Vo1:±0.5

Vo2:±4.0

電壓調整率 %

Vo1:±0.2

Vo2:±1.5

動態響應

(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV)

Vo≤5Vdc:50

Vo≥48Vdc:200

Other:100

工作殼溫

-25℃ - +85℃

開關頻率典型值KHz

66

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:3000Vac

輸入-殼:3000Vac

輸出-殼:500Vdc

MTBF

3×105

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

  產品選型

型號

輸入電壓 Vac

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WAN(W)5S5M

N:165-265

W:85-265

5.05

1

75

2200

WAN(W)5S12M

12

0.42

79

470

WAN(W)5S15M

15

0.33

74

470

WAN(W)5S24M

24

0.21

73

220

WAN(W)5D5M

+5.05/-5.05

+0.5/-0.5

76

2200/2200

WAN(W)5D12M

+12/-12

+0.21/-0.21

78

470/470

WAN(W)5D15M

+15/-15

+0.17/-0.17

75

470/470

WAN(W)5D24M

+24/-24

+0.1/-0.1

75

220/220

WAN(W)N5D5-5IM

5/5

0.7/0.3

76

2200/2200

WAN(W)5D5-12IM

5/12

0.5/0.21

76

2200/470

  外型尺寸

  管腳定義

管腳

1

2

3

4

5

6

7

8

功能(單路)

L

N

FG

-Vo

NP

NP

NP

+Vo

描述(單路)

火線

零線

接大地

輸出負

無此管腳

無此管腳

無此管腳

輸出正

功能(均載雙路)

L

N

FG

-Vo

NP

COM

NP

+Vo

描述(均載雙路)

火線

零線

接大地

輸出負

無此管腳

公共端

無此管腳

輸出正

功能(非均載雙路)

L

N

FG

-Vo1

+Vo1

NP

-Vo2

+Vo2

描述(非均載雙路)

火線

零線

接大地

1路輸出負

1路輸出正

無此管腳

2路輸出負

2路輸出正
