產品中心

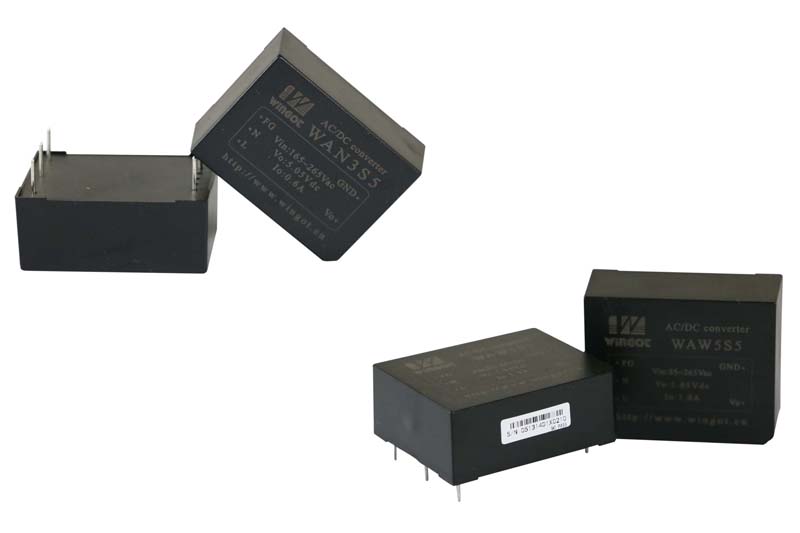

AC-DC電源模塊WAN(W)(3-5W)

典型性能: 3-5W輸出功率; 寬電壓輸入; 3W產品尺寸(48.5X36X20.5mm)1.91X1.42 inches; 5W產品尺寸2.17X1.77 inches(55X45X20.5mm); 高隔離電壓; 小型化封裝
產品詳情

產品性能

輸入電壓(N) Vac

165(200Vdc)-265(375Vdc)

輸入電壓(W) Vac

85(100Vdc)-265(375Vdc)

輸入頻率 Hz

45-65

輸出電壓精度 %

Vo1:±1

Vo2:±4

負載調整率 %

Vo1:±0.5

Vo2:±4.0

電壓調整率 %

Vo1:±0.2

Vo2:±1.5

動態響應

(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV)

Vo≤5Vdc:50

Vo≥48Vdc:200

Other:100

工作殼溫

-25℃ - +85℃

開關頻率典型值KHz

66

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:3000Vac

輸入-輸出:1500Vac

(僅限金屬殼封裝)

輸入-殼:3000Vac

輸出-殼:500Vdc

MTBF

3×105

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

  產品選型

型號

輸入電壓 Vac

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WAN(W)3S5

N:165-265

W:85-265

5.05

0.6

75

2200

WAN(W)3S12

12

0.25

76

470

WAN(W)3S15

15

0.2

77

470

WAN(W)3S24

24

0.12

77

220

WAN(W)3D5

+5.05/-5.05

+0.3/-0.3

74

2200/2200

WAN(W)3D12

+12/-12

+0.125/-0.125

75

470/470

WAN(W)3D15

+15/-15

+0.1/-0.1

75

470/470

WAN(W)3D24

+24/-24

+0.06/-0.06

75

220/220

WAN(W)3D5-5I

5/5

0.5/0.1

70

2200/2200

WAN(W)3D5-12I

5/12

0.36/0.1

76

2200/470

WAN(W)5S5

5.05

1.0

75

2200

WAN(W)5S12

12

0.42

75

470

WAN(W)5S15

15

0.33

74

470

WAN(W)5S24

24

0.21

76

220

WAN(W)5D5

+5.05/-5.05

+0.5/-0.5

76

2200/2200

WAN(W)5D12

+12/-12

+0.21/-0.21

78

470/470

WAN(W)5D15

+15/-15

+0.17/-0.17

75

470/470

WAN(W)5D24

+24/-24

+0.1/-0.1

75

220/220

WAN(W)N5D5-5I

5/5

0.7/0.3

76

2200/2200

WAN(W)5D5-12I

5/12

0.5/0.21

76

2200/470



  外型尺寸

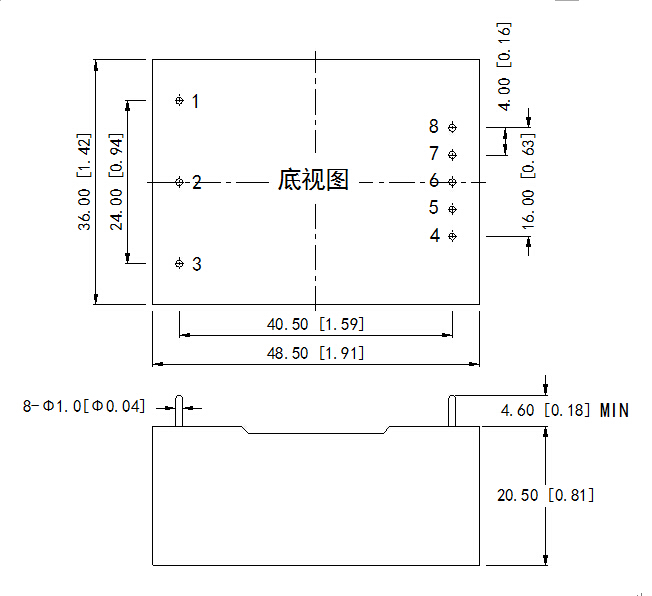

3W

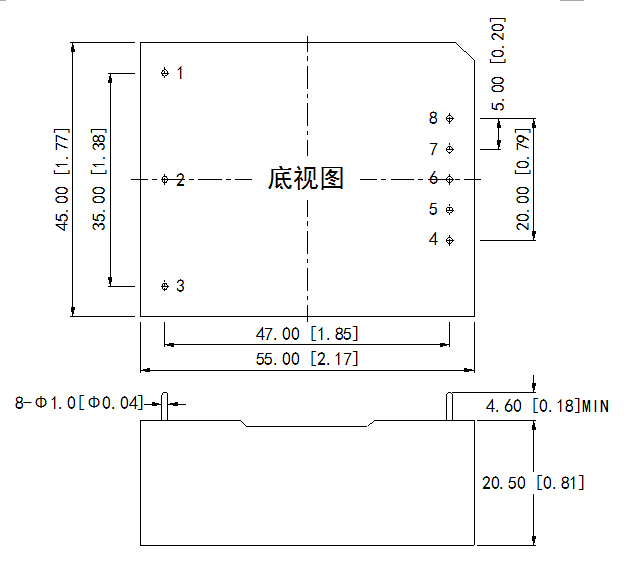

  5W

  管腳定義

管腳

1

2

3

4

5

6

7

8

功能(單路)

L

N

FG

-Vo

NP

NP

NP

+Vo

描述(單路)

火線

零線

接大地

輸出負

無此管腳

無此管腳

無此管腳

輸出正

功能(均載雙路)

L

N

FG

-Vo

NP

COM

NP

+Vo

描述(均載雙路)

火線

零線

接大地

輸出負

無此管腳

公共端

無此管腳

輸出正

功能(非均載雙路)

L

N

FG

-Vo1

+Vo1

NP

-Vo2

+Vo2

描述(非均載雙路)

火線

零線

接大地

1路輸出負

1路輸出正

無此管腳

2路輸出負

2路輸出正
