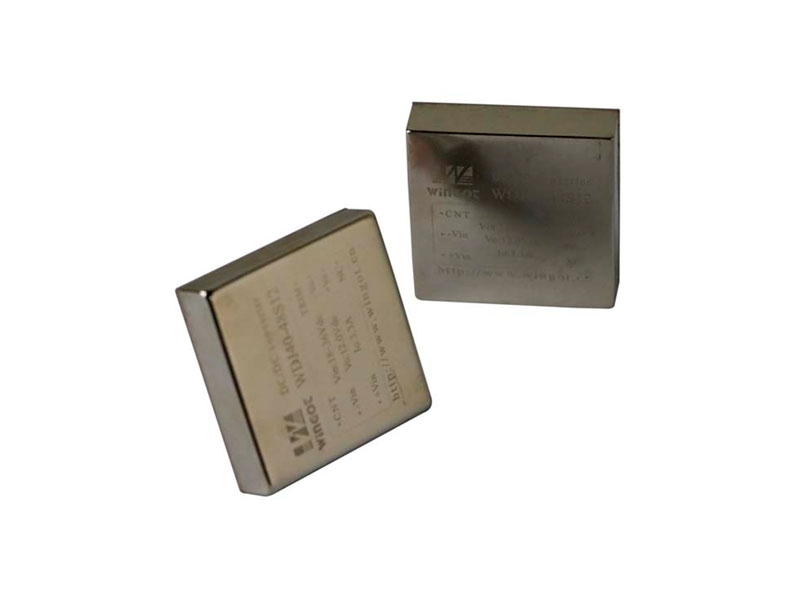

軍用電源WDJ25-40

典型性能：25-40W輸出功率；寬電壓輸入(2:1或4:1)單、雙路輸出；產品尺寸2X2 inches(50.8X50.8X12.7mm)； 帶有遙控和輸出調節功能；六面金屬屏蔽
產品詳情
應用領域
　　◆ 軍事裝備 ◆ 通信系統 ◆ 船艦、車載系統 ◆計算機系統
軍用常規產品命名規則
例如：WD25-24S12  G注①  A注②
質量等級注①
D級 工業級篩選
G級 普通軍級產品
H級 軍級產品
K級 航天級產品
溫度等級注② 工作殼溫℃ 工作環溫℃
A級 -40 - +95 -40 - +55
B級 -40 - +95 -40 - +70
C級 -55 - +95 -55 - +70
D級 -40 - +105 -40 - +85
E級 -55 - +105 -55 - +85
F級 為客戶特殊定制溫度范圍

產品性能
輸入電壓 Vdc 9-36
遙控特性 遙控端接-Vin或低電平，
禁止輸出
遙控端懸空或接高電平，
正常工作
輸出電壓精度 % Vo1：±1
Vo2：±3
電壓調節 %Vo1 ±10
負載調整率 % Vo1：±0.5
Vo2：±4.0
電壓調整率 % Vo1：±0.2
Vo2：±1.5
動態響應
（過沖/恢復時間）		 ±4%Vo/400us
紋波/噪聲（mV） Vo≤5Vdc：50
Other：100
工作殼溫 -40℃ - +105℃
開關頻率KHz 300
短路保護 長期短路自恢復
隔離耐壓 輸入-輸出：1500Vdc
輸入-殼：1500Vdc
輸出-殼：500Vdc
MTBF 3×105
安規要求 GB 9254-2008
產品選型（25W/35W）
型號 輸入電Vdc 輸出電壓Vdc 輸出電流A 效率% 容性能力UF
WDJ25-12S3V3 9-18 3.3 5 82 4700
WDJ25-12S5 5 5 82 4700
WDJ25-12S12 12 2.08 83 1000
WDJ25-12S15 15 1.67 83 1000
WDJ25-12S24 24 1.04 84 470
WDJ25-24S3V3 18-36
W:9-36		 3.3 5 82 4700
WDJ25-24S5 5 5 82 4700
WDJ25-24S12 12 2.08 84 1000
WDJ25-24S15 15 1.67 84 1000
WDJ25-24S24 24 1.04 85 470
WDJ25-12D5 9-18 +5/-5 +2.5/-2.5 80 2200/2200
WDJ25-12D12 +12/-12 +1.04/-1.04 83 1000/1000
WDJ25-12D15 +15/-15 +0.83/-0.83 83 470/470
WDJ25-24D5 18-36 +5/-5 +2.5/-2.5 85 2200/2200
WDJ25-24D12 +12/-12 +1.04/-1.04 84 1000/1000
WDJ25-24D15 +15/-15 +0.83/-0.83 84 470
WDJ35-12S3V3 9-18 3.3 7 86 10000
WDJ35-12S5 5 7 86 4700
WDJ35-12S12 12 2.9 86 1000
WDJ35-12S15 15 2.33 86 1000
WDJ35-12S24 24 1.45 86 470
WDJ35-24S3V3 18-36
W:9-36		 3.3 7 86 10000
WDJ35-24S5 5 7 86 4700
WDJ35-24S12 12 2.9 86 1000
WDJ35-24S15 15 2.33 86 1000
WDJ35-24S24 24 1.45 86 470
WDJ35-12D5 9-18 +5/-5 +3.5/-3.5 80 2200/2200
WDJ35-12D12 +12/-12 +1.4/-1.4 83 1000/1000
WDJ35-12D15 +15/-15 +1.15/-1.15 83 1000/1000
WDJ35-24D5 18-36 +5/-5 +3.5/-3.5 81 2200/2200
WDJ35-24D12 +12/-12 +1.4/-1.4 84 1000/1000
WDJ35-24D15 +15/-15 +1.15/-1.15 84 1000/1000
注1：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。
注2：輸入電壓9-□Vdc，啟動電壓是9.5-□Vdc。
注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。
產品選型(40W)
型號 輸入電Vdc 輸出電壓Vdc 輸出電流A 效率% 容性能力UF
WDJ40-12S3V3 9-18 3.3 8 84 10000
WDJ40-12S5 5 8 85 4700
WDJ40-12S12 12 3.33 85 1000
WDJ40-12S15 15 2.66 85 1000
WDJ40-12S24 24 1.66 85 470
WDJ40-24S3V3 18-36
W:9-36		 3.3 8 84 10000
WDJ40-24S5 5 8 85 4700
WDJ40-24S12 12 3.33 86 1000
WDJ40-24S15 15 2.66 86 1000
WDJ40-24S24 24 1.66 86 470
WDJ40-12D5 9-18 +5/-5 4/-4 80 2200/2200
WDJ40-12D12 +12/-12 1.67/-1.67 82 1000/1000
WDJ40-12D15 +15/-15 1.33/-1.33 82 1000/1000
WDJ40-24D5 18-36 +5/-5 4/-4 81 2200/2200
WDJ40-24D12 +12/-12 1.67/-1.67 83 1000/1000
WDJ40-24D15 +15/-15 1.33/-1.33 83 1000/1000
注1：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。
注2：輸入電壓9-□Vdc，啟動電壓是9.5-□Vdc。
注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。



管腳定義
管腳 管腳(單路) 描述(單路) 管腳(雙路) 描述(雙路)
1 +Vin 輸入正 +Vin 輸入正
2 -Vin 輸入負 -Vin 輸入負
3 CNT 遙控端 CNT 遙控端
4 TRIM 輸出調節端 TRIM 輸出調節端
5 -Vo 輸出負 Vo2 2路輸出
6 +Vo 輸出正 COM 公共端
7 NP 無此管腳 Vo1 1路輸出
