產品中心

鐵路專用電源

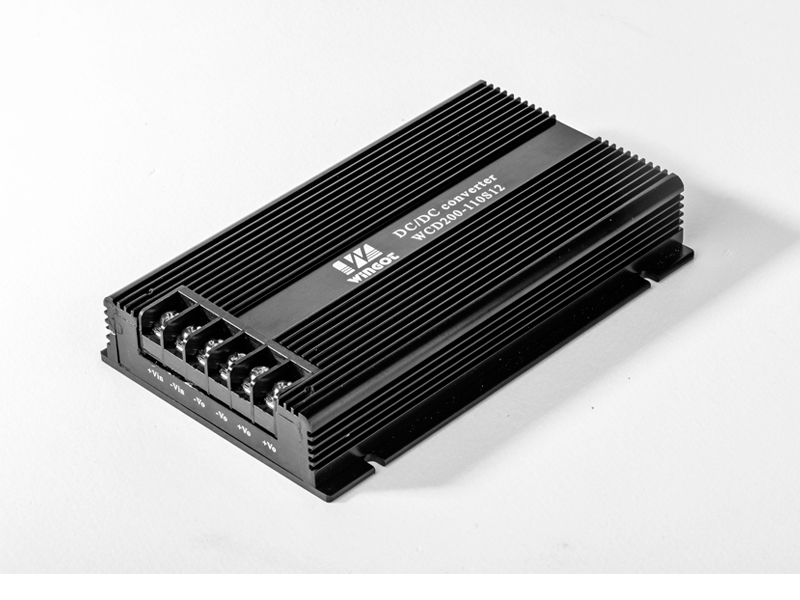

DC-DC鐵路電源模塊WCDT150-200系列(150-200W)

應用領域 ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統 產品性能 輸入電壓 Vdc 2 : 1 輸出電壓精度 % 1 負載調整率 % 1.5 電壓調整率 % 0.8 動態響應 (過沖 / 恢復時間) 4%Vo/400us 紋波
產品詳情

  應用領域

  ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

  產品性能

輸入電壓 Vdc

21

輸出電壓精度 %

±1

負載調整率 %

±1.5

電壓調整率 %

±0.8

動態響應
(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV

Vo5Vdc50

Vo48Vdc200

Other100

工作殼溫

-40 - +95

開關頻率KHz

100-300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500VdcVin24Vdc

輸入-輸出:2250VdcVin110Vdc

輸入-殼:1500VdcVin24Vdc

輸入-殼:2250VdcVin110Vdc

輸出-殼:500Vdc

MTBF

5×105

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

熱阻特性

熱阻

冷卻方式

1.8/W

自然風冷

1.5/W

0.5M/S

1.1/W

1M/S

0.82/W

1.5M/S

0.67/W

2M/S

  產品選型

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力UF

WCDT150-S5

18-36(24Vdc)


66-160(110Vdc)


5

30

84

10000

WCDT150-S12

12

12.5

86

2200

WCDT150-S15

15

10

86

2200

WCDT150-S24

24

6.3

86

1000

WCDT150-S48

48

3.1

86

470

WCDT200-S5

5

40

82

10000

WCDT200-S12

12

16.7

83

2200

WCDT200-S24

24

8.3

84

1000

WCDT200-S48

48

4.16

85

470

  注1:在□處加入數字可以選擇電源輸入電壓。加入的數字是標稱值,如在□處加入“24”代表18V-36V輸入。

  外形尺寸



  管腳定義

管腳

1

2

3

4

5

6

7

功能

+Vin

-Vin

FG

-Vo

-Vo

+Vo

+Vo

管腳

輸入正

輸入負

接大地

輸出負

輸出負

輸出正

輸出正
