產品中心

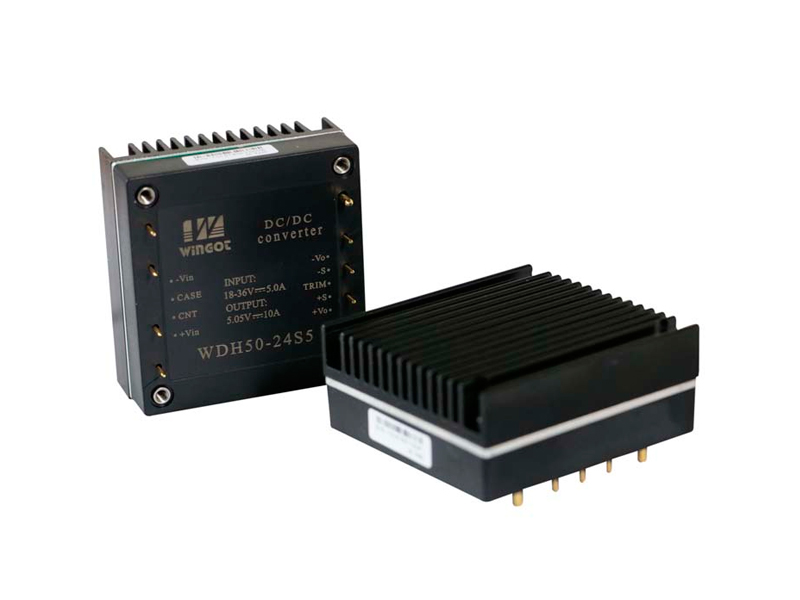

鐵路專用電源WDHT50-150系列(50-150W)

典型性能： 50-150W輸出功率； 寬電壓輸入(2:1或4:1)； 產品尺寸2.28X2.4 inches(57.9X61X12.7mm)； 鋁基板工藝； 國際標準管腳尺寸； 遙感補償； 基板過溫保護115°C
產品詳情

　　應用領域

　　◆ 鐵路系統 ◆ 鐵路通信 ◆ 數據互換 ◆ 電力系統

　　產品性能

輸入電壓 Vdc

2:1或4:1

遙控特性
（正邏輯）

遙控端接-Vin或低電平，禁止輸出

遙控端懸空或接高電平，正常工作

遙控特性
（負邏輯，尾綴/P）

遙控端接-Vin或低電平，正常工作

遙控端懸空或接高電平，禁止輸出

輸出電壓精度 %

±1

電壓調節 %Vo

±10

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應
（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

5Vdc＜Vo≤24Vdc：150

Vo≥48Vdc：300

工作殼溫

-40℃ - +100℃

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc（Vin：24Vdc）

輸入-輸出：2250Vdc（Vin：110Vdc）

輸入-殼：1500Vdc（Vin：24Vdc）

輸入-殼：2250Vdc（Vin：110Vdc）

輸出-殼：500Vdc

MTBF

3×105

安規要求

GB 9254-2008

　　產品選型

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力UF

WDHT50-24S5

18-36
W:9-36

5.05

10

82

10000

WDHT50-24S12

12

4.2

85

1000

WDHT50-24S15

15

3.3

85

1000

WDHT50-24S24

24

2

87

470

WDHT50-24S48

48

1

86

470

WDHT50-110S5

66-160
W:40-160

5.05

10

83

10000

WDHT50-110S12

12

4.2

85

1000

WDHT50-110S15

15

3.3

85

1000

WDHT50-110S24

24

2

87

470

WDHT50-110S48

48

1

86

470

WDHT75-24S5

18-36

5.05

15

85

10000

WDHT75-24S12

18-36
W:9-36

12

6.25

87

2200

WDHT75-24S15

15

5

87

2200

WDHT75-24S24

24

3

88

1000

WDHT75-24S48

48

1.5

87

470

WDHT75-110S12

66-160
W:40-160

12

6.25

87

2200

WDHT75-110S15

15

5

87

2200

WDHT75-110S24

24

3

88

1000

WDHT75-110S48

48

1.5

87

470

WDHT100-24S5

18-36

5.05

20

85

10000

WDHT100-24S12

18-36
W:9-36

12

8.3

87

2200

WDHT100-24S15

15

6.6

87

2200

WDHT100-24S24

24

4.1

88

1000

WDHT100-24S48

48

2.1

87

470

WDHT100-110S12

66-160
W:40-160

12

8.3

87

2200

WDHT100-110S15

15

6.6

87

2200

WDHT100-110S24

24

4.1

88

1000

WDHT100-110S48

48

2.1

87

470

WDHT150-24S5

18-36

5.05

30

86

10000

WDHT150-24S12

18-36
W:9-36

12

12.5

88

2200

WDHT150-24S15

15

10

88

2200

WDHT150-24S24

24

6

89

1000

WDHT150-24S48

48

3

88

470

WDHT150-110S12

66-160
W:40-160

12

12.5

88

2200

WDHT150-110S15

15

10

88

2200

WDHT150-110S24

24

6

89

1000

WDHT150-110S48

48

3

88

470

　　注1：除特殊指定外，所有參數測試條件為：標稱輸入電壓、純阻性標稱負載和25°C室溫環境。

　　注2：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。

　　注3： 滿足安規要求需要外圍電路，詳見產品單頁說明書。

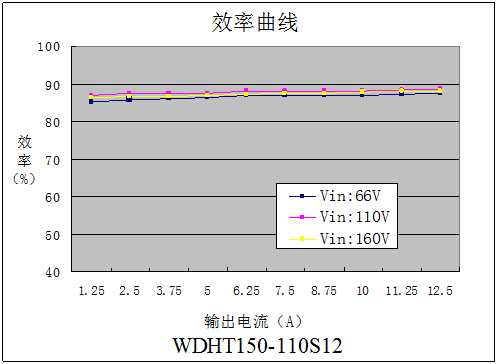

DC-DC鐵路電源模塊WDHT50-150系列(50-150W)

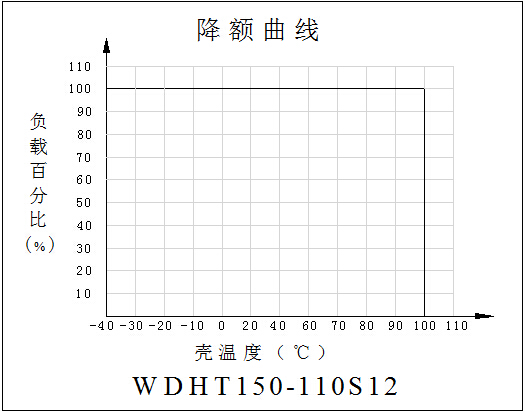

DC-DC鐵路電源模塊WDHT50-150系列(50-150W)

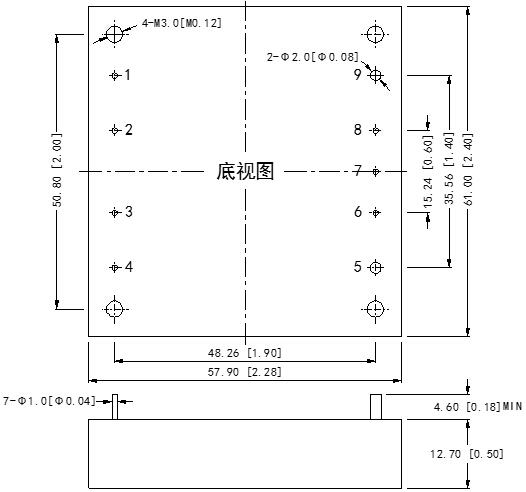

　　外形尺寸

DC-DC鐵路電源模塊WDHT50-150系列(50-150W)

　　管腳定義

管腳

功能

描述

1

-Vin

輸入負

2

CASE

接殼端

3

CNT

遙控端

4

+Vin

輸入正

5

+Vo

輸出正

6

+S

正補償

7

TRIM

輸出調節端

8

-S

負補償

9

-Vo

輸出負
