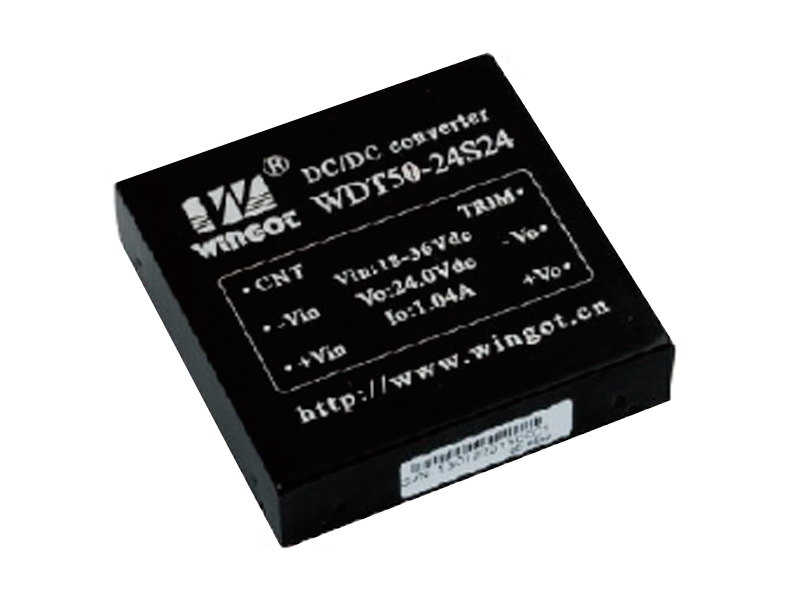

DC-DC鐵路電源模塊WDT50系列(50W)

典型性能: 50W輸出功率; 寬電壓輸入 (2:1或4:1); 產品尺寸2X2 inches(50.8X50.8X12.7mm); 帶有遙控和輸出調節功能; 六面金屬屏蔽
產品詳情

  應用領域

  ◆ 鐵路系統 ◆ 鐵路通信 ◆ 數據互換 ◆ 電力系統

  產品性能

輸入電壓 Vdc

2141

遙控特性

遙控端接-Vin或低電平,
禁止輸出

遙控端懸空或接高電平,正常工作

輸出電壓精度 %

±1

電壓調節 %Vo1

±10

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應
(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV

Vo5Vdc50

Vo48Vdc200

Other100

工作殼溫

-40 - +100

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500VdcVin24Vdc

輸入-輸出:2250VdcVin110Vdc

輸入-殼:1500VdcVin24Vdc

輸入-殼:2250VdcVin110Vdc

輸出與殼:500Vdc

MTBF

3×105

安規要求

GB 9254-2008

  產品選型

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力UF

WDT50-24S5

18-36
W
9-36

5.05

10

88

10000

WDT50-24S12

12

4.17

88

1000

WDT50-24S24

24

2.08

89

470

WDT50-24S48

48

1.04

89

470

WDT50-48S5

36-75
W
18-75

5.05

10

88

10000

WDT50-48S12

12

4.17

88

1000

WDT50-48S24

24

2.08

89

470

WDT50-48S48

48

1.04

89

470

WDT50-110S5

66-160
W
40-160

5.05

10

88

10000

WDT50-110S12

12

4.17

88

1000

WDT50-110S24

24

2.08

89

470

WDT50-110S48

48

1.04

89

220

  注1:此系列有兩倍電壓輸入和四倍電壓輸入可選,尾綴加W表示寬壓輸入。

  注2:滿足安規需要外圍電路,詳見產品單頁說明書。

DC-DC鐵路電源模塊WDT50系列(50W)
DC-DC鐵路電源模塊WDT50系列(50W)

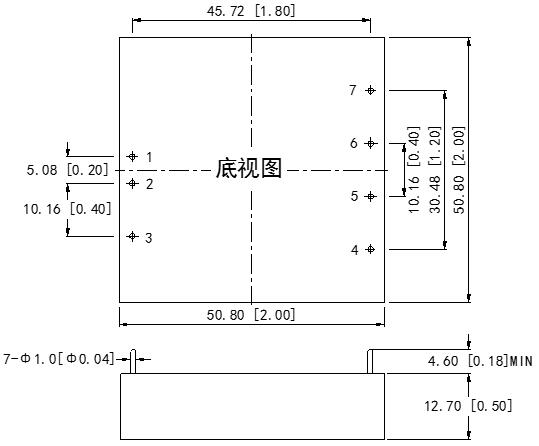

  外形尺寸

DC-DC鐵路電源模塊WDT50系列(50W)

  管腳定義

管腳

功能

描述

1

+Vin

輸入正

2

-Vin

輸入負

3

CNT

遙控端

4

TRIM

輸出調節端

5

-Vo

輸出負

6

+Vo

輸出正

7

NP

無此管腳
