產品中心
電力專用電源
典型性能
◆ 10W輸出功率
◆ 超寬電壓輸入范圍
◆ 高效率
◆ 產品尺寸1.79X1.2 inches(45.5X30.5X21.3mm)
◆ 高隔離電壓(4000Vac)
◆ 帶有遙控功能
◆ 符合能源之星綠色電源的要求
◆ 小型化封裝
應用領域
◆ 儀器儀表 ◆ 電力自動化控制 ◆ 鐵路通訊 ◆醫療設備
產品性能
|
輸入電壓 Vdc |
56-650 |
|
遙控特性 |
遙控端接高電平(10V-30)，禁止輸出 |
|
遙控端懸空或接低電平，正常工作 |
|
|
輸出電壓精度 % |
Vo1：±1 |
|
Vo2：±4 |
|
|
負載調整率 % |
Vo1：±0.5 |
|
Vo2：±4.0 |
|
|
電壓調整率 % |
Vo1：±0.2 |
|
Vo2：±1.5 |
|
|
動態響應 （過沖/恢復時間） |
±4%Vo/400us |
|
紋波/噪聲（mV） |
1% Vo |
|
工作殼溫 |
-25℃ - +85℃ |
|
開關頻率KHz |
50(最小)-100(典型) |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：4000Vac |
|
輸入-殼：4000Vac |
|
|
輸出-殼：500Vdc |
|
|
Vo1-Vo2：4000Vdc |
|
|
MTBF |
3×105 |
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
產品選型
|
型號 |
輸入電壓 Vdc |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
|
WDL10S5 |
56-650 |
5.05 |
2.0 |
74 |
2200 |
|
WDL10S12 |
12.0 |
0.83 |
75 |
470 |
|
|
WDL10S15 |
15.0 |
0.67 |
76 |
470 |
|
|
WDL10S24 |
24.0 |
0.42 |
77 |
220 |
|
|
WDL10S48 |
48.0 |
0.2 |
77 |
47 |
|
|
WDL10D5 |
+5.0/+5.0 |
+1.0/+1.0 |
72 |
2200/2200 |
|
|
WDL10D12 |
+12.0/+12.0 |
+0.42/+0.42 |
73 |
470/470 |
|
|
WDL10D15 |
+15.0/+15.0 |
+0.33/+0.33 |
74 |
470/470 |
|
|
WDL10D5-5 |
+5.0/+5.0 |
+1.6/+0.4 |
75 |
2200/2200 |
|
|
WDL10D5-12 |
+5.0/+12.0 |
+1.6/+0.17 |
76 |
2200/470 |
|
|
WDL10D5-15 |
+5.0/+15.0 |
+1.6/+0.13 |
77 |
2200/470 |
注：以上雙路產品，Vo1與Vo2均隔離，更多不同電壓組合可聯系本公司銷售部咨詢。

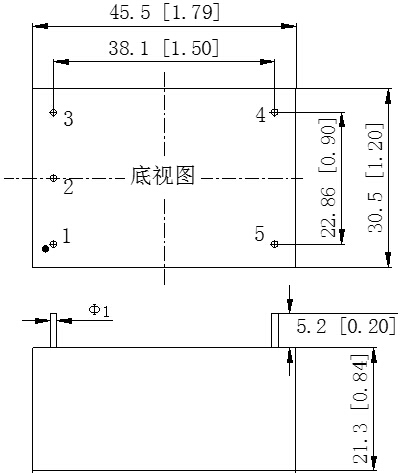

外型尺寸
單路
雙路
管腳定義
|
管腳 |
功能 |
描述 |
|
1 |
CNT |
遙控端 |
|
2 |
+Vin |
輸入正 |
|
3 |
-Vin |
輸入負 |
|
4 |
+Vo |
輸出正 |
|
5 |
-Vo |
輸出負 |
單路
|
管腳 |
功能 |
描述 |
|
1 |
CNT |
遙控端 |
|
2 |
+Vin |
輸入正 |
|
3 |
-Vin |
輸入負 |
|
4 |
+Vo1 |
1路輸出正 |
|
5 |
-Vo1 |
1路輸出負 |
|
6 |
+Vo2 |
2路輸出正 |
|
7 |
-Vo2 |
2路輸出負 |
雙路
