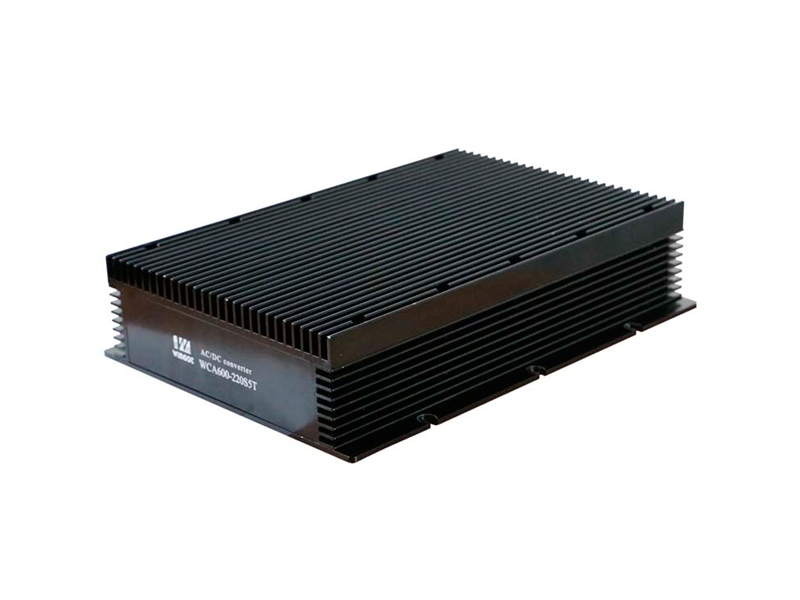

AC-DC便裝式模塊電源WCA500-1000系列(500-1000W)

典型性能:◆ 500-1000W輸出功率 ◆ 寬電壓輸入 ◆ 接線端子出線方式,安裝方便 ◆ 產品尺寸12.99X9.53 inches(330X242X73.5mm) ◆ 集成一體化電源,整體灌封 ◆ 六面金屬屏蔽
產品詳情

  典型性能

  ◆ 500-1000W輸出功率

  ◆ 寬電壓輸入

  ◆ 接線端子出線方式,安裝方便

  ◆ 產品尺寸12.99X9.53 inches(330X242X73.5mm)

  ◆ 集成一體化電源,整體灌封

  ◆ 六面金屬屏蔽

  應用領域

  ◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統

  產品性能

輸入電壓 Vac

165(200Vdc)-265(375Vdc)

輸入頻率 Hz

45-65

輸出電壓精度 %

±1

負載調整率 %

±1.5

電壓調整率 %

±0.8

動態響應

(過沖/恢復時間)

±4%Vo/400us

紋波/噪聲(mV)

Vo≥48Vdc:200

Other:100

工作殼溫

-25℃ - +85℃

開關頻率KHz

100-300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出:1500Vac

輸入-殼:1500Vac

輸出-殼:500Vdc

MTBF

5×105

安規要求

CSA/NRTL/IEC/EN 60950-1,CB-Report

熱阻特性

熱阻

冷卻方式

1.26℃/W

自然風冷

1.05℃/W

0.5M/S

0.77℃/W

1M/S

0.57℃/W

1.5M/S

0.47℃/W

2M/S

  注:熱阻特性是否要改降額曲線

  產品選型

型號

輸入電壓 V

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WCA500-220S12

165-265Vac

200-375Vdc

12

41.6

86

2200

WCA500-220S15

15

33.3

86

2200

WCA500-220S24

24

20.8

88

1000

WCA500-220S28

28

17.8

88

1000

WCA500-220S48

48

10.4

88

470

WCA700-220S12

12

58.3

86

2200

WCA700-220S24

24

29.2

88

1000

WCA700-220S28

28

25

88

1000

WCA700-220S48

48

14.5

88

470

WCA1000-220S24

24

41.6

88

1000

WCA1000-220S28

28

35.7

88

1000

WCA1000-220S48

48

20.8

88

470

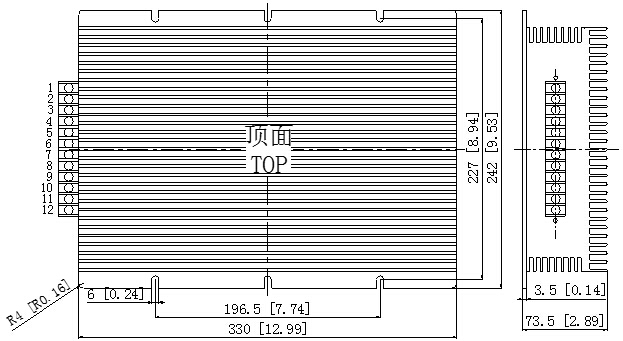

  外型尺寸

  管腳定義

管腳

1

2

3

4

5

6

功能

L

N

FG

NC

-Vo

-Vo

描述

火線

零線

接大地

空管腳

輸出負

輸出負

管腳

7

8

9

10

11

12

功能

-Vo

-Vo

+Vo

+Vo

+Vo

+Vo

描述

輸出負

輸出負

輸出正

輸出正

輸出正

輸出正
