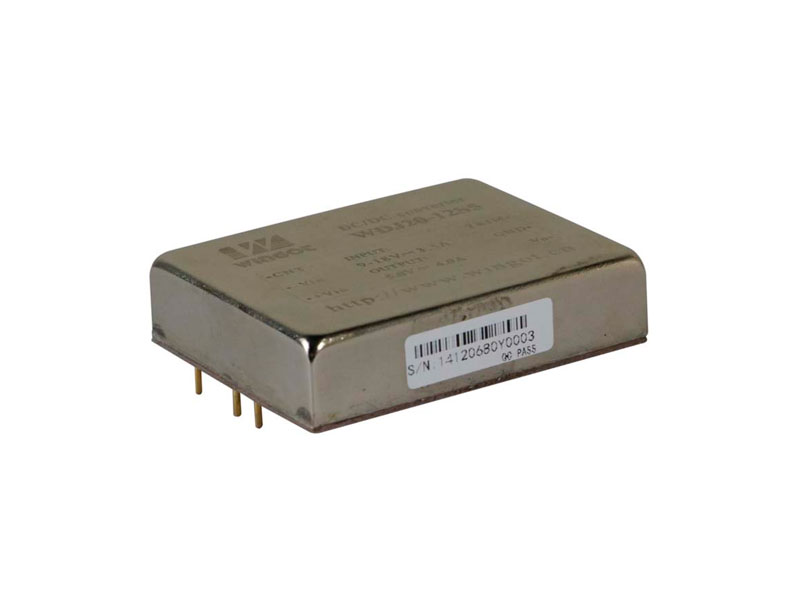

軍用模塊電源WDJ20-30

典型性能：20-30W輸出功率；寬電壓輸入 (2:1或4:1)；產品尺寸2X1.6 inches(50.8X40.64X12.7mm)；帶有遙控和輸出調節功能；六面金屬屏蔽
產品詳情

應用領域

　　◆ 軍事裝備 ◆ 通信系統 ◆ 船艦、車載系統 ◆計算機系統

　　產品性能

輸入電壓 Vdc

9-36

輸出電壓精度 %

±1

負載調整率 %

±0.5

電壓調整率 %

±0.2

動態響應

（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

Other：100

工作殼溫

-40℃ - +105℃

開關頻率KHz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc

輸入-殼：1500Vdc

輸出-殼：500Vdc

MTBF

3×105

安規要求

GB 9254-2008

軍用常規產品命名規則

例如：WD25-24S12  G注①  A注②

質量等級注①



D級

工業級篩選

G級

普通軍級產品

H級

軍級產品

K級

航天級產品

溫度等級注②

工作殼溫℃

工作環溫℃

A級

-40 - +95

-40 - +55

B級

-40 - +95

-40 - +70

C級

-55 - +95

-55 - +70

D級

-40 - +105

-40 - +85

E級

-55 - +105

-55 - +85

F級

為客戶特殊定制溫度范圍

　　產品選型

型號

輸入電壓 Vdc

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WDAJ15-24S3V3

18—36

W:9-36

3.3

3

86

4700

WDAJ15-24S5

5.05

3

88

2200

WDAJ15-24S12

12

1.25

88

1000

WDAJ15-24S15

15

1

88

470

WDAJ15-24S24

24

0.625

89

470


　　注1：此系列有兩倍電壓輸入和四倍電壓輸入可選，尾綴加W表示寬壓輸入。

　　注2：輸入電壓9-□Vdc，啟動電壓是9.5-□Vdc。

　　注3：滿足安規要求需要外圍電路，詳見產品單頁說明書。

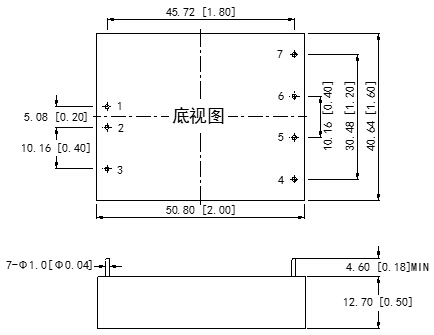

　　外型尺寸

　　管腳定義

管腳

1

2

3

4

5

6

功能

+Vin

-Vin

CNT

-Vo

TRIM

+Vo

描述

輸入正

輸入負

遙控端

輸出負

輸出

調節端

輸出正
