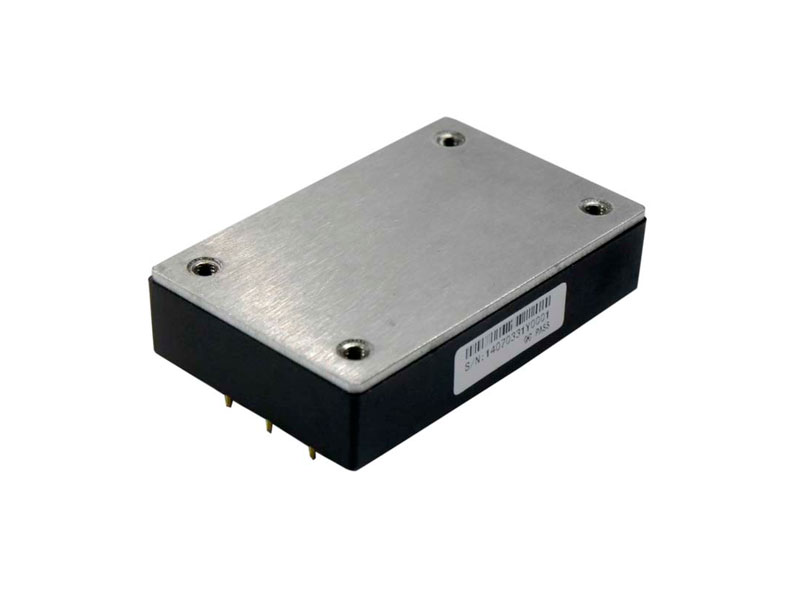

輸入電壓 Vdc

9-36

遙控特性

（正邏輯）

遙控端接-Vin或低電平，

禁止輸出

遙控端懸空或接高電平，

正常工作

遙控特性

（負邏輯，尾綴/P）

遙控端接-Vin或低電平，

正常工作

遙控端懸空或接高電平，

禁止輸出

輸出電壓精度 %

Vo1：±1

電壓調節 %Vo

±10

負載調整率 %

Vo1：±0.5

電壓調整率 %

Vo1：±0.2

動態響應

（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

Vo≥12Vdc：150

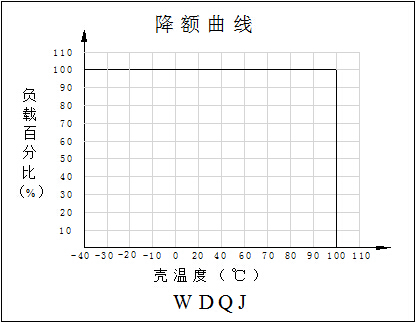

工作殼溫

-40℃ - +100℃

開關頻率Hz

300

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc

輸入-殼：1050Vdc

輸出-殼：500Vdc

MTBF

3×10⁵

安規要求

GB 9254-2008

型號

輸入電壓 Vdc

輸出電壓 Vdc

輸出電流 A

效率 %

容性能力 UF

WDQJ40-24S5

18-36

W:9-36

5

8

86

4700

WDQJ40-24S12

12

3.3

89

1000

WDQJ40-24S15

15

2.67

89

1000

WDQJ40-24S24

24

1.67

90

470

WDQJ40-24S28

28

1.42

90

470

WDQJ50-24S3V3

3.3

10

85

10000

WDQJ50-24S5

5

10

86

10000

WDQJ50-24S12

12

4.2

89

1000

WDQJ50-24S15

15

3.4

89

1000

WDQJ50-24S24

24

2.1

90

470

WDQJ50-24S28

28

1.8

90

470

WDQJ75-24S5

18-36

W:9-36

5

15

86

10000

WDQJ75-24S12

12

6.25

90

2200

WDQJ75-24S15

15

5

90

2200

WDQJ75-24S24

24

3.12

91

1000

WDQJ75-24S28

28

2.67

91

470

WDQJ100-24S5

18-36

5

20

86

10000

WDQJ100-24S12

12

8.3

90

2200

WDQJ100-24S15

15

6.67

90

2200

WDQJ100-24S24

24

4.16

91

1000

WDQJ100-24S28

28

3.57

91

1000

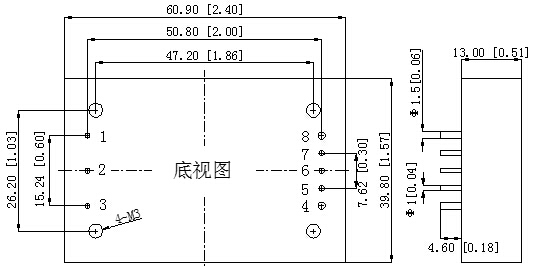

管腳

功能

描述

1

-Vin

輸入負

2

CNT

遙控端

3

+Vin

輸入正

4

+Vo

輸出正

5

+S

正補償

6

TRIM

輸出調節端

7

-S

負補償

8

-Vo

輸出負
