減小開關電源紋波和噪聲電壓的解決方法

來源:網絡整理2021-04-26

  下面給大家介紹下減少EMI的干擾:

  采用金屬外殼做屏蔽減小外界電磁場輻射干擾

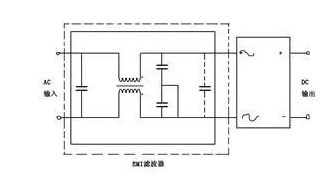

  為減少從電源線輸入的電磁干擾,在電源輸入端加EMI濾波器。

減小開關電源紋波和噪聲電壓的解決方法

  在輸出端采用高頻性能好、ESR低的電容

  用高分子聚合物固態電解質的鋁或鉭電解電容作輸出電容是最佳的,其特點是尺寸小而電容量大,高頻下ESR阻抗低,允許紋波電流大。它最適用于高效率、低電壓、大電流降壓式DC/DC轉換器及DC/DC模塊電源作輸出電容。

  采用與產品系統的頻率同步

  為減小輸出噪聲,電源的開關頻率應與系統中的頻率同步,即開關電源采用外同步輸入系統的頻率,使開關的頻率與系統的頻率相同。

  避免多個模塊電源之間相互干擾

  在同一塊PCB上可能有多個模塊電源一起工作。若模塊電源是不屏蔽的、并且靠的很近,則可能相互干擾使輸出噪聲電壓增加。為避免這種相互干擾可采用屏蔽措施或將其適當遠離,減少其相互影響的干擾。

  增加LC濾波器

  為減小模塊電源的紋波和噪聲,可以在DC/DC模塊的輸入和輸出端加LC濾波器。

  增加LDO

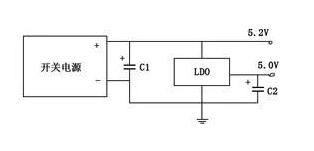

  在開關電源或模塊電源輸出后再加一個低壓差線性穩壓器(LDO)能大幅度地降低輸出噪聲,以滿足對噪聲特別有要求的電路需要,輸出噪聲可達μV級。

減小開關電源紋波和噪聲電壓的解決方法

  由于LDO的壓差(輸入與輸出電壓的差值)僅幾百mV,則在開關電源的輸出略高于LDO幾百mV就可以輸出標準電壓了,并且其損耗也不大。

  增加有源EMI濾波器及有源輸出紋波衰減器

  有源EMI濾波器可在150kHz~30MHz間衰減共模和差模噪聲,并且對衰減低頻噪聲特別有效。在250kHz時,可衰減60dB共模噪聲及80dB差模噪聲,在滿載時效率可達99%。輸出紋波衰減器可在1~500kHz范圍內減低電源輸出紋波和噪聲30dB以上,并且能改善動態響應及減小輸出電容。
