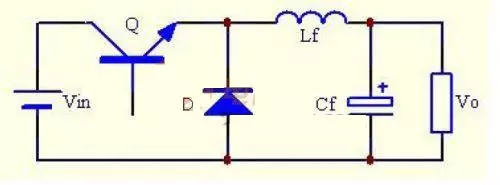

Buck變換器也稱降壓式變換器，是一種輸出電壓小于輸入電壓的單管不隔離直流變換器。

　　圖中，Q為開關管，其驅動電壓一般為PWM(Pulse、width、modulation脈寬調制)信號，信號周期為Ts，則信號頻率為f=1/Ts，導通時間為Ton，關斷時間為Toff，則周期Ts=Ton+Toff，占空比Dy=、Ton/Ts。

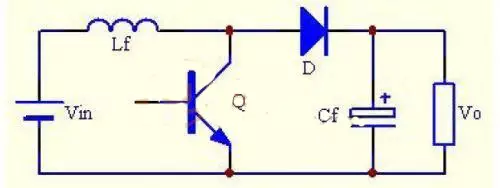

　　Boost變換器也稱升壓式變換器，是一種輸出電壓高于輸入電壓的單管不隔離直流變換器。

　　開關管Q也為PWM控制方式，但最大占空比Dy必須限制，不允許在Dy=1的狀態下工作。電感Lf在輸入側，稱為升壓電感。Boost變換器也有CCM和DCM兩種工作方式。

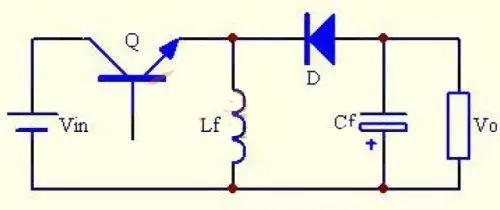

　　Buck/Boost變換器也稱升降壓式變換器，是一種輸出電壓既可低于也可高于輸入電壓的單管不隔離直流變換器，但其輸出電壓的極性與輸入電壓相反。

　　Buck/Boost變換器可看做是Buck變換器和Boost變換器串聯而成，合并了開關管。

　　Buck/Boost變換器也有CCM和DCM兩種工作方式，開關管Q也為PWM控制方式。

　　LDO的特點

　　① 非常低的輸入輸出電壓差

　?、?非常小的內部損耗

　?、?很小的溫度漂移

　?、?很高的輸出電壓穩定度

　?、?很好的負載和線性調整率

　?、?很寬的工作溫度范圍

　?、?較寬的輸入電壓范圍

　?、?外圍電路非常簡單，使用起來極為方便

　　DC/DC變換是將固定的直流電壓變換成可變的直流電壓，也稱為直流斬波。斬波器的工作方式有兩種，一是脈寬調制方式Ts不變，改變ton(通用)，二是頻率調制方式，ton不變，改變Ts(易產生干擾)。其具體的電路由以下幾類：

　　(1)Buck電路——降壓斬波器，其輸出平均電壓、U0小于輸入電壓Ui，極性相同。

　　(2)Boost電路——升壓斬波器，其輸出平均電壓、U0大于輸入電壓Ui，極性相同。

　　(3)Buck-Boost電路——降壓或升壓斬波器，其、輸出平均電壓U0大于或小于輸入電壓Ui，極性相反，電感傳輸。

　　(4)Cuk電路——降壓或升壓斬波器，其輸出平均電、壓U0大于或小于輸入電壓Ui，極性相反，電容傳輸。

　　DC-DC分為BUCK、BUOOST、BUCK-BOOST三類DC-DC。其中BUCK型DC-DC只能降壓，降壓公式：Vo=Vi*D

　　BOOST型DC-DC只能升壓，升壓公式：Vo=Vi/(1-D)

　　BUCK-BOOST型DC-DC，即可升壓也可降壓，公式：Vo=(-Vi)* D/(1-D)
