本文主要講了六款簡單的開關電源電路設計原理圖，24V開關電源的工作原理是什么、24V開關電源電路圖等內容，下面就一起來看看吧~

　　簡單的開關電源電路圖(一)

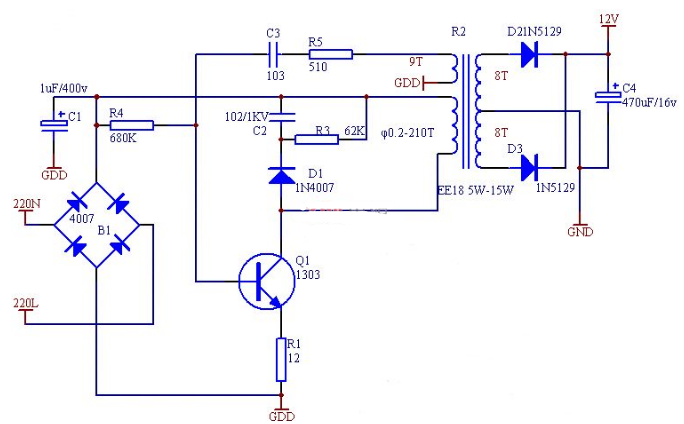

　　簡單實用的開關電源電路圖

　　調整C3和R5使振蕩頻率在30KHz-45KHz。輸出電壓需要穩壓。輸出電流可以達到500mA.有效功率8W、效率87%。其他沒有要求就可以正常工作。

　　簡單的開關電源電路圖(二)

　　24V開關電源，是高頻逆變開關電源中的一個種類。通過電路控制開關管進行高速的導通與截止，將直流電轉化為高頻率的交流電提供給變壓器進行變壓，從而產生所需要的一組或多組電壓！

　　24V開關電源的工作原理是：

　　1.交流電源輸入經整流濾波成直流；

　　2.通過高頻PWM(脈沖寬度調制)信號控制開關管，將那個直流加到開關變壓器初級上；

　　3.開關變壓器次級感應出高頻電壓，經整流濾波供給負載；

　　4.輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的。

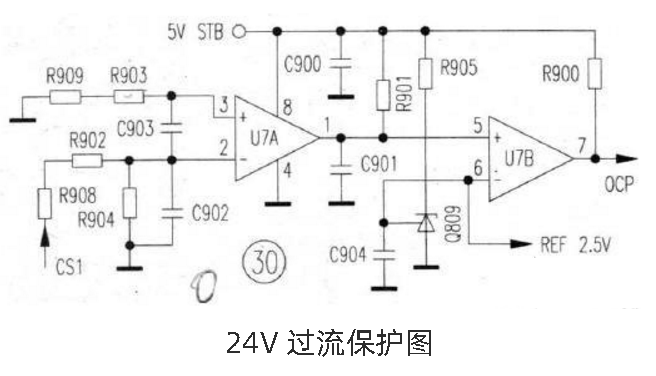

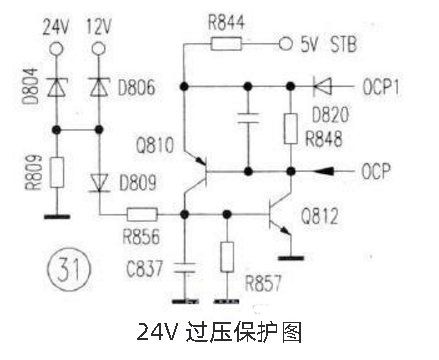

　　24v開關電源電路圖

　　簡單的開關電源電路圖(三)

　　單端正激式開關電源的典型電路如下圖所示。這種電路在形式上與單端反激式電路相似，但工作情形不同。當開關管VT1導通時，VD2也導通，這時電網向負載傳送能量，濾波電感L儲存能量；當開關管VT1截止時，電感L通過續流二極管VD3繼續向負載釋放能量。

　　在電路中還設有鉗位線圈與二極管VD2，它可以將開關管VT1的最高電壓限制在兩倍電源電壓之間。為滿足磁芯復位條件，即磁通建立和復位時間應相等，所以電路中脈沖的占空比不能大于50%。

　　由于這種電路在開關管VT1導通時，通過變壓器向負載傳送能量，所以輸出功率范圍大，可輸出50-200W的功率。電路使用的變壓器結構復雜，體積也較大，正因?yàn)檫@個原因，這種電路的實際應用較少。

　　簡單的開關電源電路圖(四)

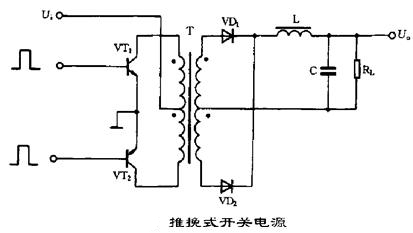

　　推挽式開關電源的典型電路如圖六所示。它屬于雙端式變換電路，高頻變壓器的磁芯工作在磁滯回線的兩側。電路使用兩個開關管VT1和VT2，兩個開關管在外激勵方波信號的控制下交替的導通與截止，在變壓器T次級統組得到方波電壓，經整流濾波變?yōu)樗枰闹绷麟妷骸?/p>

　　這種電路的優點是兩個開關管容易驅動，主要缺點是開關管的耐壓要達到兩倍電路峰值電壓。電路的輸出功率較大，一般在100-500W范圍內。

　　簡單的開關電源電路圖(五)

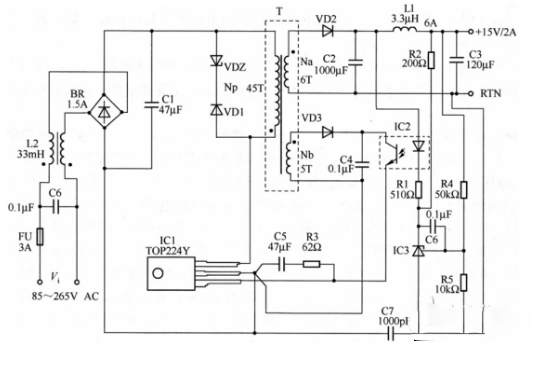

　　在開關電源中電源反饋隔離電路由光電耦合器如PC817以及并聯穩壓器TL431所組成，其典型應用如下圖所示。當輸出電壓發生波動時，經過電阻分壓后得到取樣電壓與TL431中的2.5V帶隙基準電壓進行比較，在陰極上形成誤差電壓，使光耦合器件中的LED工作電流生產相應的變化，在通過光耦合器件去改變TOPSwitch控制端的電流大小，進而調節輸出占空比，使Uo保持不變，達到穩壓目的。

　　反饋回路中主要元件的作用及選擇：R1R4R5主要作用是配合TL431和光耦合器件工作，其中R1為光耦的限流電阻，R4及R5為T(mén)L431的分壓電阻，提供必須工作電流以完成對TL431保護。

　　簡單的開關電源電路圖(六)

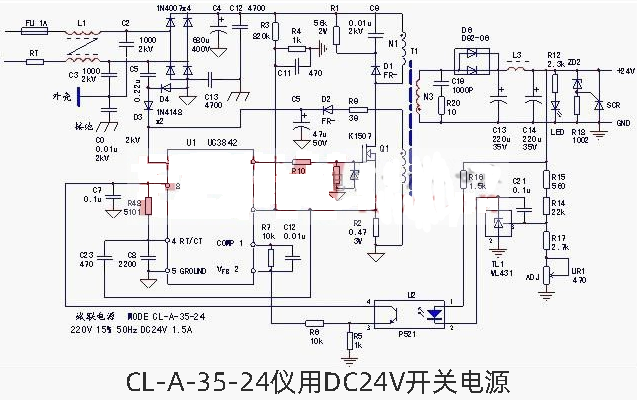

　　電路以UC3842振蕩芯片為核心，構成逆變、整流電路。UC3842一種高性能單端輸出式電流控制型脈寬調制器芯片，相關引腳功能及內部電路原理已有介紹，此處從略。AC220V電源經共模濾波器L1引入，能較好抑制從電網進入的和從電源本身向輻射的高頻干擾，交流電壓經橋式整流電路、電容C4濾波成為約280V的不穩定直流電壓，作為由振蕩芯片U1、開關管Q1、開關變壓器T1及其它元件組成的逆變電路。逆變電路，可以分為四個電路部分講解其電路工作原理。
